Algebra degli Schemi a Blocchi
Prof. ENRICO MELE
Teoria, regole e semplificazioni
Impara a semplificare e analizzare gli schemi a blocchi con esempi pratici
Blocco di trasferimento
y = A · x
A = y / x
A è la funzione di trasferimento del blocco
A = y / x
A è la funzione di trasferimento del blocco
Nodo sommatore
h = x + y + z
Somma algebrica dei segnali in ingresso
Somma algebrica dei segnali in ingresso
Punto di diramazione
h = x = y = z
Un ingresso, più uscite uguali
Un ingresso, più uscite uguali

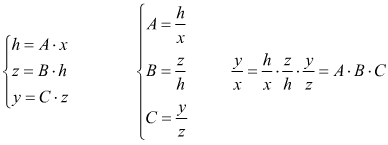

Collegamento in serie
L'uscita di un blocco è l'ingresso del successivo
Lo schema iniziale viene così semplificato:
Collegamento in parallelo
Stesso ingresso, uscite sommate
Lo schema viene così semplificato:
Spostamento di un punto di diramazione
Dato il seguente schema di esempio:
Possibili soluzioni equivalenti:
Spostamento di un nodo sommatore
È possibile spostare un nodo sommatore lasciando invariate le uscite
Relazione:
Spostamento di un nodo sommatore a valle
Spostamento di un nodo sommatore a monte
Retroazione positiva
Retroazione negativa
