Cavi Ethernet STP e UTP

Vantaggi, svantaggi e applicazioni nelle reti LAN

Twisted Pair, schermatura, interferenze EMI e scenari reali: come scegliere il cavo giusto
1) Introduzione
LAN (Local Area Network)
È la rete che collega e fa comunicare dispositivi all’interno di un’area geografica ristretta (casa, ufficio, edificio). In molte LAN la trasmissione dei dati avviene tramite cavi Ethernet, vere “autostrade” per il traffico dati.
Importanza dei cavi Ethernet nelle reti LAN

I cavi Ethernet garantiscono comunicazione stabile, veloce e sicura tra dispositivi. Nonostante l’ampia diffusione del wireless, restano fondamentali soprattutto in contesti professionali, dove stabilità e velocità di trasferimento sono critiche. La loro resistenza alle interferenze e l’affidabilità nella trasmissione dati li rende insostituibili in molte situazioni.

Obiettivi

Esistono diverse tipologie di cavi Ethernet, ciascuna con caratteristiche, vantaggi e svantaggi. Tra i più diffusi troviamo i cavi a coppia intrecciata (Twisted Pair), che si dividono principalmente in Shielded Twisted Pair (STP) e Unshielded Twisted Pair (UTP). Qui confrontiamo STP e UTP, analizzando specifiche, applicazioni tipiche e contesti in cui è preferibile scegliere l’uno o l’altro, con l’obiettivo di supportare una scelta informata e orientata alle prestazioni della rete LAN.

2) Cos’è un cavo a coppia intrecciata (Twisted Pair)

Il termine “cavo a coppia intrecciata” (Twisted Pair) può sembrare complesso, ma descrive una soluzione molto diffusa e versatile nelle reti: semplicità costruttiva e prestazioni spesso sorprendenti.

a) Struttura

Il cavo è composto da due fili di rame intrecciati tra loro. L’intreccio non è estetico: serve a ridurre l’interferenza elettromagnetica tra fili adiacenti.

In un cavo standard, fili paralleli possono interferire a causa delle emissioni elettromagnetiche generate durante la trasmissione dati. Intrecciando i fili, le interferenze tendono ad annullarsi: in un tratto un filo sta sopra l’altro, nel tratto successivo si invertono le posizioni. Un cavo Ethernet può contenere più coppie (in base alla categoria e alle esigenze), racchiuse in un involucro protettivo.

b) Funzionamento e vantaggi

La trasmissione avviene tramite segnali elettrici sui fili di rame. A differenza di cavi coassiali o altre soluzioni, i Twisted Pair non richiedono schermature pesanti per funzionare efficacemente: il design li rende naturalmente resistenti alle interferenze (entro certi limiti).

  • Costo: semplicità costruttiva → costo inferiore, ideale per installazioni ampie.
  • Flessibilità: leggeri e flessibili, adatti anche a spazi complessi o angusti.
  • Resistenza alle interferenze: l’intreccio riduce interferenze elettromagnetiche → trasmissione più stabile.
  • Facilità di installazione: pochi strumenti specializzati, manutenzione minima.

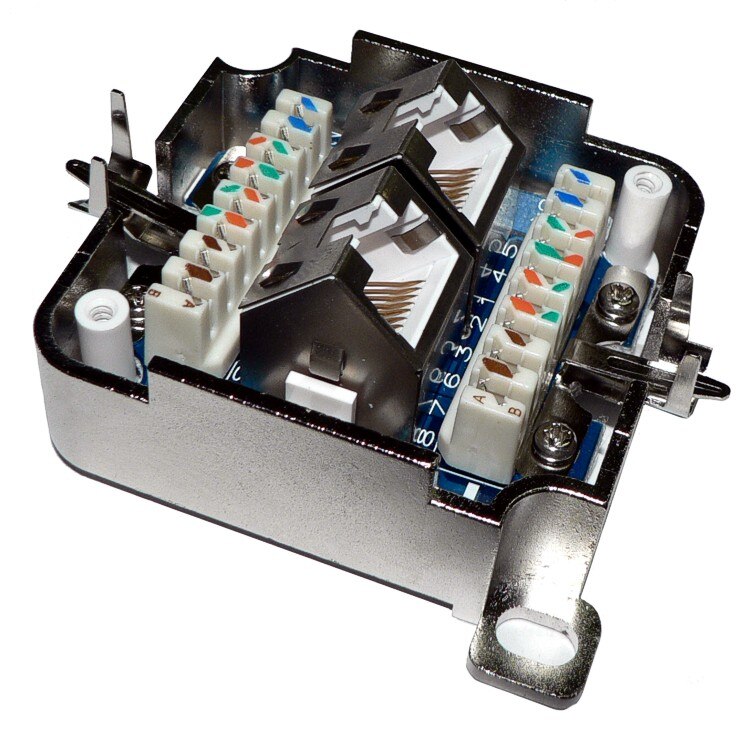

3) Cavi Shielded Twisted Pair (STP)

Quando le interferenze elettromagnetiche possono compromettere l’integrità della comunicazione, si utilizza una soluzione più robusta: lo Shielded Twisted Pair (STP). La presenza di schermatura offre protezione superiore rispetto ai Twisted Pair tradizionali.

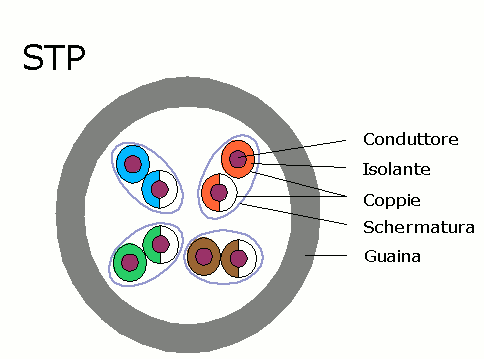

a) Descrizione e struttura

Il cavo STP è una variante progettata per aumentare la protezione dalle interferenze elettromagnetiche esterne. La differenza principale rispetto all’UTP è la schermatura.

  • Coppie intrecciate: al nucleo, contiene coppie intrecciate di rame come l’UTP.

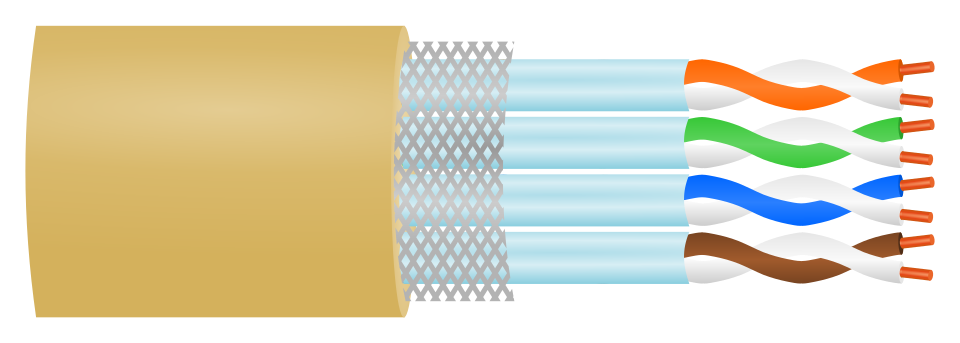

  • Schermatura individuale: ogni coppia può essere avvolta da una schermatura metallica (spesso alluminio) per proteggere ogni coppia dalle interferenze.

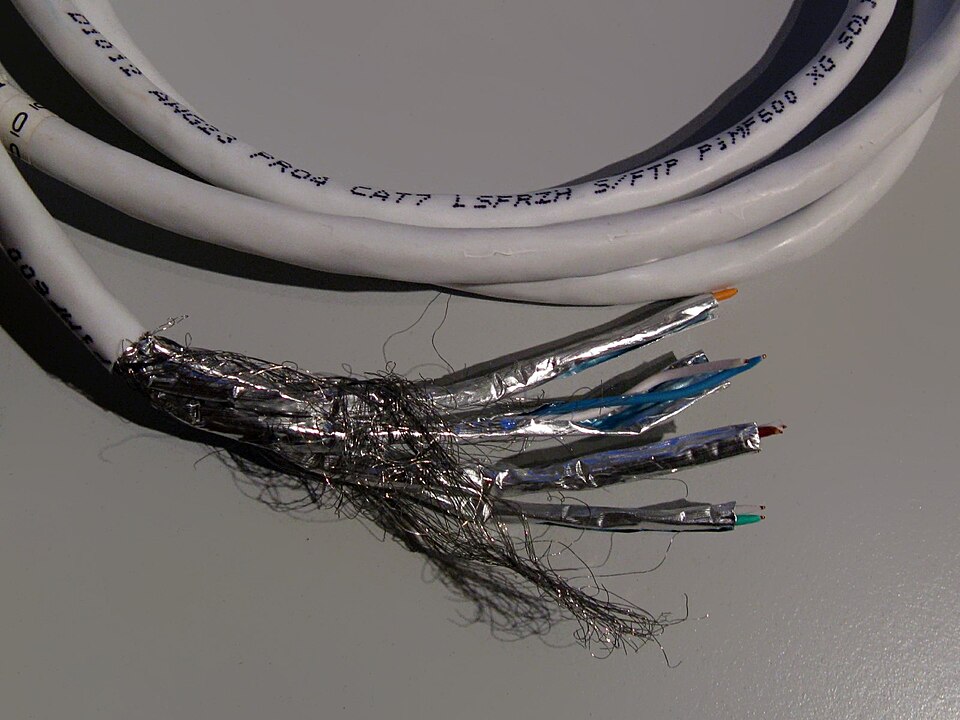

  • Schermatura totale: l’intero gruppo di coppie può avere una seconda schermatura per un ulteriore livello di protezione.
  • Guaina esterna: guaina protettiva (spesso PVC o simili) che protegge schermature e coppie da danni fisici e fattori esterni.
b) Applicazioni tipiche
  • Ambienti ad alta interferenza elettromagnetica: ospedali, impianti industriali, vicino a apparecchiature con forti emissioni EMI.
  • Reti ad alta velocità: quando velocità e integrità dei dati sono cruciali, riduce errori e perdita pacchetti dovuti a interferenze.
  • Installazioni esterne: soprattutto al chiuso, ma la robustezza può renderlo adatto anche a specifiche installazioni esterne quando serve protezione dalle interferenze.
  • Data center: molte connessioni parallele e stabilità fondamentale: la schermatura offre sicurezza aggiuntiva per mantenere la rete al massimo.

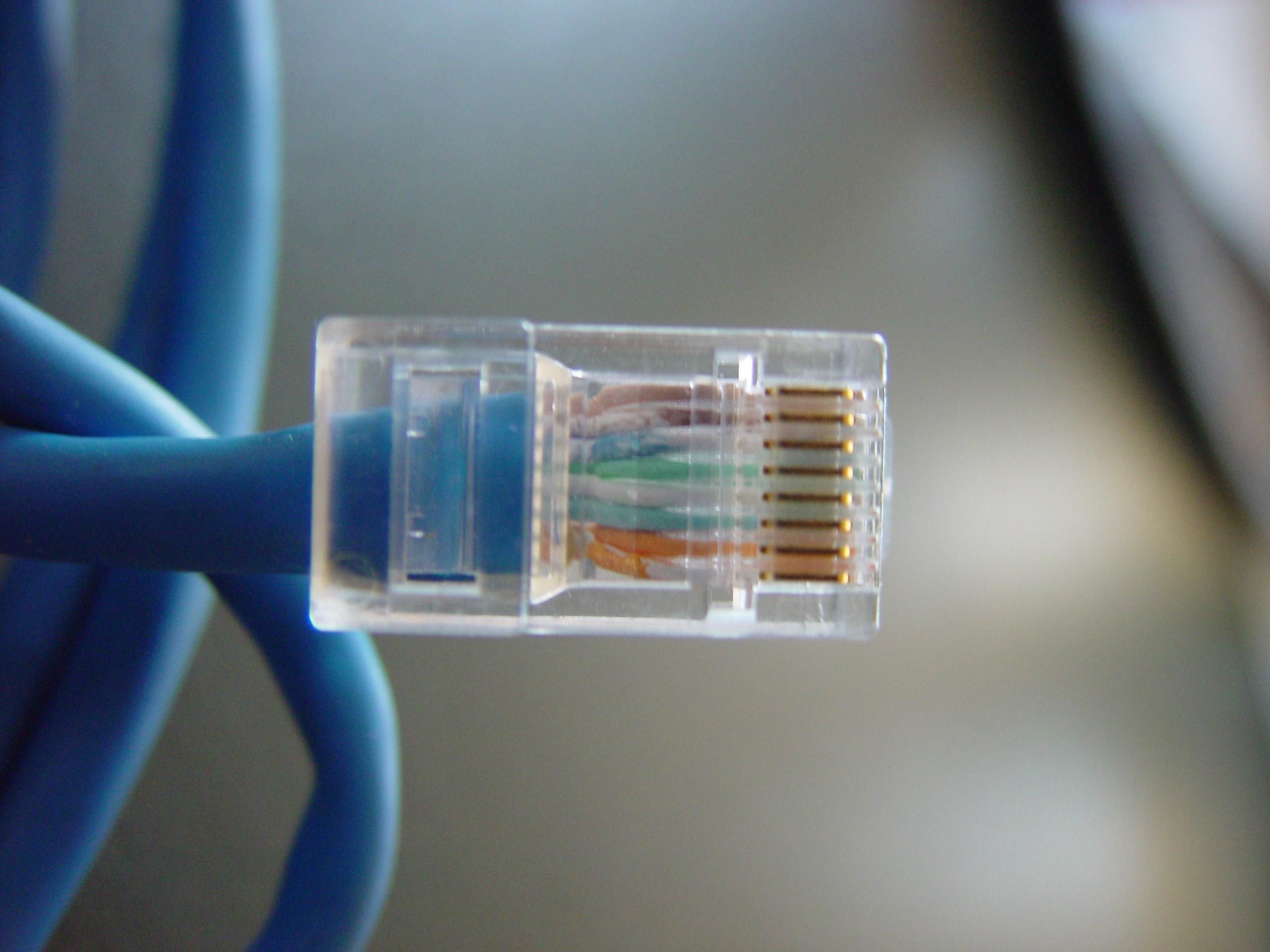

4) Cavi Unshielded Twisted Pair (UTP)

I cavi UTP sono i più diffusi nelle reti locali (LAN), grazie a flessibilità, costo contenuto e facilità di installazione. Non hanno schermatura aggiuntiva intorno alle coppie o all’intero fascio, a differenza degli STP.

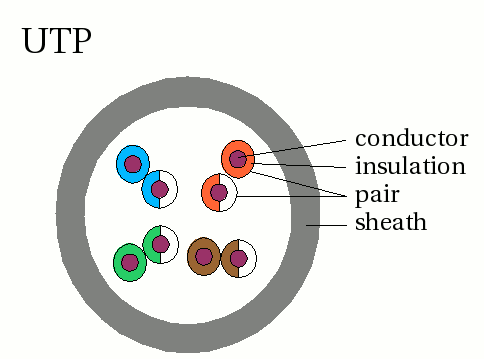

a) Descrizione e struttura

Un UTP è un insieme di fili di rame intrecciati due a due e racchiusi in una guaina esterna. L’assenza di schermatura è la caratteristica distintiva.

  • Coppie intrecciate: fili intrecciati (tipicamente da quattro a otto coppie per cavo). L’intreccio riduce l’interferenza tra le coppie (crosstalk).
  • Colorazione: ogni coppia ha un codice colore per identificazione e terminazione.
  • Guaina esterna: spesso in PVC, protegge le coppie da danni fisici e agenti esterni.
b) Applicazioni tipiche
  • Reti domestiche: interferenze esterne minime, distanze moderate: collegamento di PC, dispositivi smart, console e altro.
  • Reti aziendali piccole/medie: buon equilibrio tra prestazioni, costo e facilità di posa.
  • Telefonia: spesso usato per trasportare segnali vocali su lunghe distanze con minime interferenze.
  • Sistemi di sicurezza: molte videocamere usano UTP per trasmettere video e dati tra telecamere e centrali.
L’UTP non offre la stessa protezione dalle interferenze degli STP, ma semplicità ed economicità lo rendono adatto dove le EMI non sono un problema primario.
5) Confronto tra STP e UTP: pro e contro

STP e UTP sono molto diffusi grazie all’efficacia nella trasmissione dati. La scelta non è sempre immediata e dipende dall’applicazione e dal contesto. Qui un confronto diretto dei principali aspetti.

Fattore STP UTP
Velocità e larghezza di banda Schermatura → prestazioni stabili anche con elevate interferenze; può tradursi in maggiore banda/velocità in tali scenari. In ambienti senza interferenze significative, un UTP di alta categoria può offrire prestazioni paragonabili; con EMI le prestazioni possono degradare.
Immunità alle interferenze (EMI) Forza principale: schermatura che protegge dalle interferenze esterne; ideale vicino a macchinari, linee elettriche o altri cavi dati. L’intreccio riduce crosstalk e interferenze tra coppie, ma è più suscettibile alle interferenze esterne rispetto all’STP.
Distanza massima In generale paragonabile all’UTP; può variare in base all’applicazione e al livello di interferenza. Spesso fino a 100 metri (soprattutto alta categoria) prima di richiedere ripetitore o amplificazione del segnale.
Flessibilità e installazione Schermatura aggiuntiva → spesso più rigido e meno flessibile; installazione più impegnativa in spazi ristretti. Molto flessibile e maneggevole; facile da installare e gestire, motivo della diffusione in casa e uffici.
Costi Costi superiori (schermatura e costruzione più complessa) rispetto a UTP di categoria comparabile. Vantaggio: costo contenuto; scelta economica dove le EMI non sono una preoccupazione primaria.
In sintesi, la scelta dipende da ambiente di installazione, budget e esigenze di prestazioni/protezione dalle interferenze. È fondamentale valutare pro e contro per decidere in modo informato.
6) Fattori da considerare nella scelta tra STP e UTP

La scelta non è una semplice preferenza: condizioni e requisiti influenzano direttamente l’affidabilità della rete. Di seguito gli elementi chiave.

a) Ambiente di installazione
  • Interferenze elettromagnetiche (EMI): macchinari industriali, linee elettriche o altri cavi dati. In alta EMI spesso meglio STP: la schermatura protegge dalla maggior parte delle interferenze esterne.
  • Distanza: STP e UTP possono gestire distanze simili, ma in ambienti con interferenze l’UTP può degradare più rapidamente vicino ai limiti; STP può offrire margine di sicurezza.
  • Condizioni fisiche: in spazi ristretti/complessi può favorire UTP (più flessibile e maneggevole rispetto a STP).
b) Prestazioni e velocità
  • Esigenze di banda: valutare categoria superiore (STP o UTP). In ambienti con interferenze, STP di alta categoria può dare prestazioni più costanti.
  • Velocità molto elevate: l’ambiente privo di interferenze diventa cruciale; in tali scenari STP può avere vantaggio.
c) Budget e costi
  • Investimento iniziale: UTP tende a costare meno di STP di categoria simile; scelta popolare per casa e piccole imprese.
  • Costi a lungo termine: in alta interferenza, STP può far risparmiare: UTP in tali ambienti può aumentare manutenzione, riparazioni o sostituzioni.
La decisione dovrebbe nascere da una valutazione complessiva: esigenze della rete, condizioni ambientali e considerazioni economiche, per garantire una rete affidabile e performante.
7) Casi d’uso ed esempi pratici

La teoria è fondamentale, ma gli scenari reali aiutano a scegliere. Qui esempi tipici in cui STP o UTP risultano più appropriati.

a) Quando scegliere un cavo STP
  1. Ambienti industriali: fabbriche e ambienti ricchi di macchinari/motori che generano interferenze. STP protegge e mantiene integrità dati.
  2. Uffici densamente cablati: grandi edifici o data center con molti cavi paralleli per lunghe distanze: aumenta il rischio di crosstalk; STP lo riduce.
  3. Prossimità a linee ad alta tensione: vicino a linee elettriche ad alta tensione o luci al neon: la schermatura protegge dai disturbi indotti.
  4. Reti ad alta velocità in ambienti critici: transazioni finanziarie, operazioni mediche telemetriche e attività critiche: anche minima interferenza può avere conseguenze; STP offre protezione supplementare per dati rapidi e senza errori.
b) Quando scegliere un cavo UTP
  • Reti domestiche: poca interferenza; UTP efficace, meno costoso e più flessibile, installazione più semplice.
  • Piccoli uffici: elettronica/macchinari limitati e pochi fasci di cavi: ottimo equilibrio tra costo e performance.
  • Budget limitati: scuole, no-profit e istituzioni con vincoli economici: se non serve STP per motivi ambientali, UTP è affidabile senza gravare sul bilancio.
  • Installazioni temporanee: fiere, mostre, campi estivi: più facile da installare/disinstallare e spesso più economico in caso di danni/usura.
La scelta finale dipende dal contesto: valutando ambiente, esigenze prestazionali e budget, si decide quale cavo è più adatto al caso specifico.
Riepilogo rapido (da ripetere a voce)
  • Ethernet nelle LAN: cavi ancora fondamentali per stabilità, velocità e affidabilità.
  • Twisted Pair: coppie intrecciate riducono interferenze e crosstalk; costo basso, flessibili, facili da installare.
  • STP: schermatura (anche per singola coppia e/o totale) → migliore immunità alle EMI; più rigido e più costoso; ottimo in ambienti critici e ad alta interferenza.
  • UTP: senza schermatura → più economico e maneggevole; ottimo in casa e piccoli uffici quando le interferenze non sono rilevanti.
  • Confronto chiave: STP vince su interferenze e stabilità in ambienti “difficili”; UTP vince per costo e facilità di posa.
  • Scelta: considerare ambiente (EMI/distanza/spazi), prestazioni richieste e budget (anche nel lungo periodo).
  • Esempi: STP per industria, data center, linee ad alta tensione, reti critiche; UTP per domestico, piccoli uffici, budget limitati e installazioni temporanee.
