Rete aziendale a tre uffici

Traccia della Relazione

Nella relazione tecnica dovrai:

• Indicare quale indirizzo di rete
• Spiegare come hai suddiviso la rete in sottoreti (quanti host servono per ogni ufficio e perché).
• Mostrare il calcolo della subnet mask e degli indirizzi (rete, broadcast, host).
• Presentare la tabella con gli indirizzi IP assegnati a PC, stampanti e server.
• Motivare le scelte effettuate, spiegando perché hai scelto quella divisione delle sottoreti e quell’assegnazione IP.

Obiettivo

Configurare una rete aziendale composta da tre uffici interconnessi:

• Ufficio Tecnico
• Ufficio Commerciale
• Sala Server

In modo che:

• Tutti i PC possano comunicare tra loro.
• Tutti i PC possano stampare sulla stampante presente nei diversi uffici.
• Tutti i PC possano accedere a una pagina web distribuita dal Server DNS/Web nella Sala Server.

---

Soluzione proposta

1. Scelta della rete di partenza (classe B privata)

Per questo progetto utilizziamo una rete di classe B privata, scegliendo il seguente blocco:

Rete di progetto: 172.16.10.0/24  (appartiene allo spazio privato 172.16.0.0/12)

All’interno di questo /24 effettuiamo il subnetting con il metodo matematico per ricavare una sottorete per ciascun ufficio.

2. Analisi del numero di host richiesti

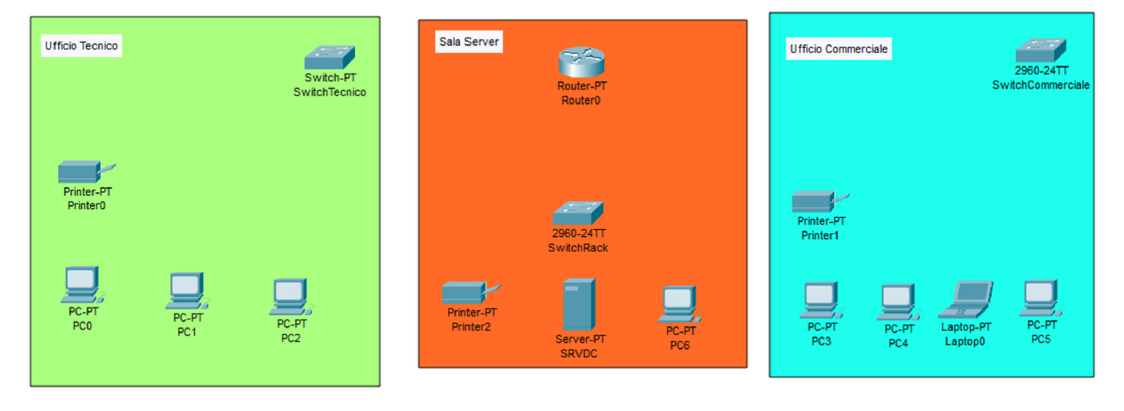

Osservando la topologia:

• Ufficio Tecnico: 3 PC (PC0, PC1, PC2) + 1 stampante (Printer0) → 4 host
• Ufficio Commerciale: 3 PC (PC3, PC4, PC5) + 1 laptop (Laptop0) + 1 stampante (Printer1) → 6 host
• Sala Server: 1 PC (PC6) + 1 server (SRVDC) + 1 stampante (Printer2) → 3 host

Ogni ufficio ha quindi al massimo 6 dispositivi attivi (host).

3. Calcolo della subnet mask (metodo matematico)

Per ogni ufficio servono al massimo 6 host. Applichiamo la formula:

2^h − 2 ≥ host richiesti

• Proviamo con h = 3 → 2³ = 8 indirizzi totali → 8 − 2 = 6 host utilizzabili ✅

Con 3 bit per gli host otteniamo 6 host utilizzabili, sufficienti per ogni ufficio.

Partendo da /24:

• bit host = 3 → bit di rete = 32 − 3 = /29
• Maschera: 255.255.255.248

Ogni sottorete /29 contiene:

• 8 indirizzi totali
• 6 host utilizzabili (8 − 2)

4. Sottoreti ricavate

All’interno del blocco 172.16.10.0/24 ricaviamo tre sottoreti /29 consecutive:

Ufficio Tecnico

Rete:        172.16.10.0/29
Maschera:    255.255.255.248
Primo host:  172.16.10.1
Ultimo host: 172.16.10.6
Broadcast:   172.16.10.7
Gateway:     172.16.10.1  (Router0 <-> SwitchTecnico)

Ufficio Commerciale

Rete:        172.16.10.8/29
Maschera:    255.255.255.248
Primo host:  172.16.10.9
Ultimo host: 172.16.10.14
Broadcast:   172.16.10.15
Gateway:     172.16.10.9  (Router0 <-> SwitchCommerciale)

Sala Server

Rete:        172.16.10.16/29
Maschera:    255.255.255.248
Primo host:  172.16.10.17
Ultimo host: 172.16.10.22
Broadcast:   172.16.10.23
Gateway:     172.16.10.17 (Router0 <-> SwitchRack)

5. Tabella degli indirizzi IP assegnati

6. Motivazione delle scelte

La scelta di utilizzare una rete di classe B privata (172.16.0.0/12) permette all’azienda di avere uno spazio di indirizzi molto ampio e riservato all’uso interno. All’interno di questo spazio è stato selezionato il blocco 172.16.10.0/24, che viene ulteriormente suddiviso in sottoreti /29.

L’uso di /29 è motivato dal numero ridotto di host per ogni ufficio: ogni sottorete fornisce 6 host utilizzabili, sufficienti per PC, stampanti e server, riducendo gli sprechi di indirizzi. Ogni ufficio ha una propria sottorete dedicata, il che semplifica la gestione, la documentazione e, in scenari più avanzati, l’eventuale applicazione di policy di sicurezza e ACL differenziate.

---

Configurazione da CLI – Cisco IOS

Nella topologia utilizziamo un router (Router0) collegato a tre switch: SwitchTecnico, SwitchCommerciale e SwitchRack. Ogni interfaccia FastEthernet del router è collegata a uno switch e appartiene a una sottorete diversa.

Router0 – Configurazione di base delle interfacce

enable
configure terminal
hostname Router0

! Ufficio Tecnico - rete 172.16.10.0/29
interface FastEthernet0/0
 ip address 172.16.10.1 255.255.255.248
 no shutdown

! Ufficio Commerciale - rete 172.16.10.8/29
interface FastEthernet0/1
 ip address 172.16.10.9 255.255.255.248
 no shutdown

! Sala Server - rete 172.16.10.16/29
interface FastEthernet0/2
 ip address 172.16.10.17 255.255.255.248
 no shutdown

Poiché tutte le reti sono direttamente collegate allo stesso router, non servono ulteriori route statiche interne: ogni rete viene conosciuta automaticamente come “connected”. È invece fondamentale configurare, su ogni PC, stampante e server, il default gateway corretto (l’indirizzo IP dell’interfaccia del router nella rispettiva sottorete).

Configurazione indirizzi sui PC (esempio)

PC0 (Ufficio Tecnico)
 IP address: 172.16.10.2
 Subnet mask: 255.255.255.248
 Default gateway: 172.16.10.1
 DNS server: 172.16.10.18   (Server SRVDC)

PC3 (Ufficio Commerciale)
 IP address: 172.16.10.10
 Subnet mask: 255.255.255.248
 Default gateway: 172.16.10.9
 DNS server: 172.16.10.18

PC6 (Sala Server)
 IP address: 172.16.10.19
 Subnet mask: 255.255.255.248
 Default gateway: 172.16.10.17
 DNS server: 172.16.10.18

Server DNS/Web (SRVDC)

IP address:   172.16.10.18
Subnet mask:  255.255.255.248
Default gw:   172.16.10.17
DNS server:   172.16.10.18  (se stesso)

Dopo aver configurato tutti i dispositivi, è possibile verificare il corretto funzionamento della rete con una serie di ping tra PC di uffici diversi, verso le stampanti e verso l’indirizzo del server DNS/Web. In questo modo si controlla che:

• la connettività IP tra le sottoreti sia funzionante;
• le stampanti siano raggiungibili da tutti i PC;
• il server risponda e distribuisca correttamente la pagina web.

Strumenti

Per progettare e verificare una rete IP puoi utilizzare tool di calcolo delle subnet e simulatori di rete come Cisco Packet Tracer. Per il calcolo rapido delle sottoreti sono utili siti come questo oppure il tool scaricabile dal mio sito a questo link. Sono ottimi per confrontare i risultati dei tuoi calcoli manuali.
