Routing statico

Topologia di rete

La rete è composta da:

Una LAN A (192.168.1.0/24)
Una LAN B (10.0.0.0/8)
Una rete punto-punto /30 per collegare i due router

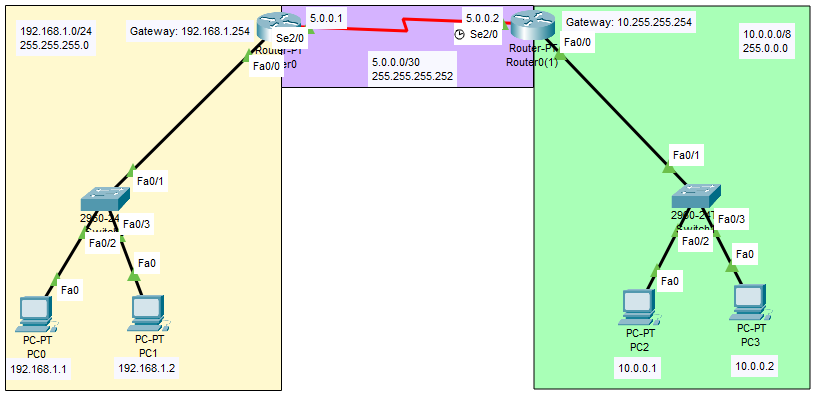

Topologia routing statico due LAN e due router

Schema di indirizzamento

LAN sinistra

Rete:        192.168.1.0/24
Gateway:     192.168.1.254
PC0:         192.168.1.1
PC1:         192.168.1.2

LAN destra

Rete:        10.0.0.0/8
Gateway:     10.255.255.254
PC2:         10.0.0.1
PC3:         10.0.0.2

Rete punto-punto tra i router

Rete:        5.0.0.0/30
Router0:     5.0.0.1
Router1:     5.0.0.2
Maschera:    255.255.255.252

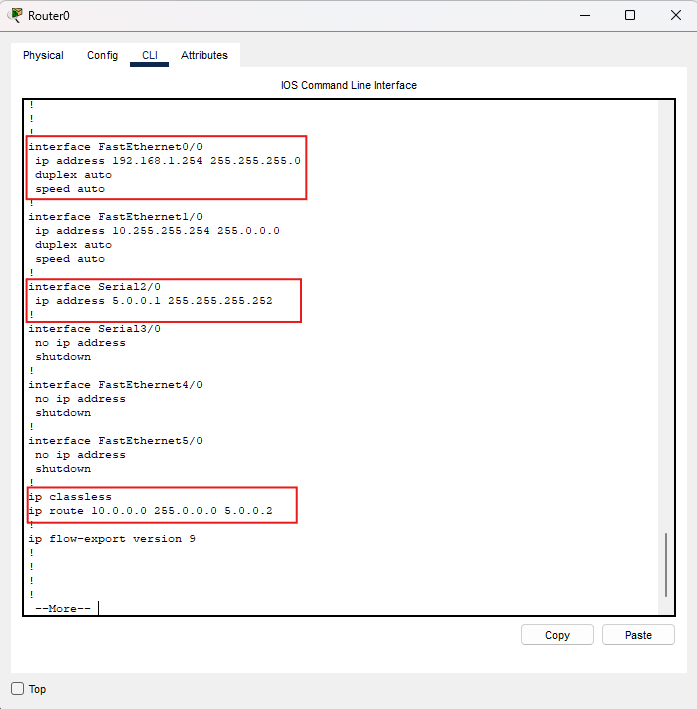

Configurazione Router0

interface FastEthernet0/0
 ip address 192.168.1.254 255.255.255.0
 no shutdown

interface Serial2/0
 ip address 5.0.0.1 255.255.255.252
 no shutdown

ip route 10.0.0.0 255.0.0.0 5.0.0.2

Il router conosce la LAN locale (connected) ma per raggiungere la rete 10.0.0.0/8 è necessaria una route statica verso il router opposto.

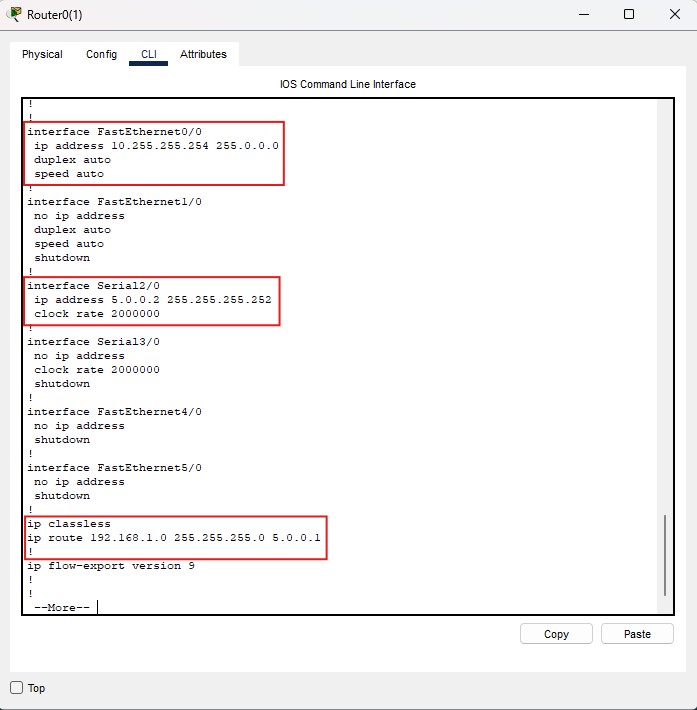

Configurazione Router1

interface FastEthernet0/0
 ip address 10.255.255.254 255.0.0.0
 no shutdown

interface Serial2/0
 ip address 5.0.0.2 255.255.255.252
 clock rate 2000000
 no shutdown

ip route 192.168.1.0 255.255.255.0 5.0.0.1

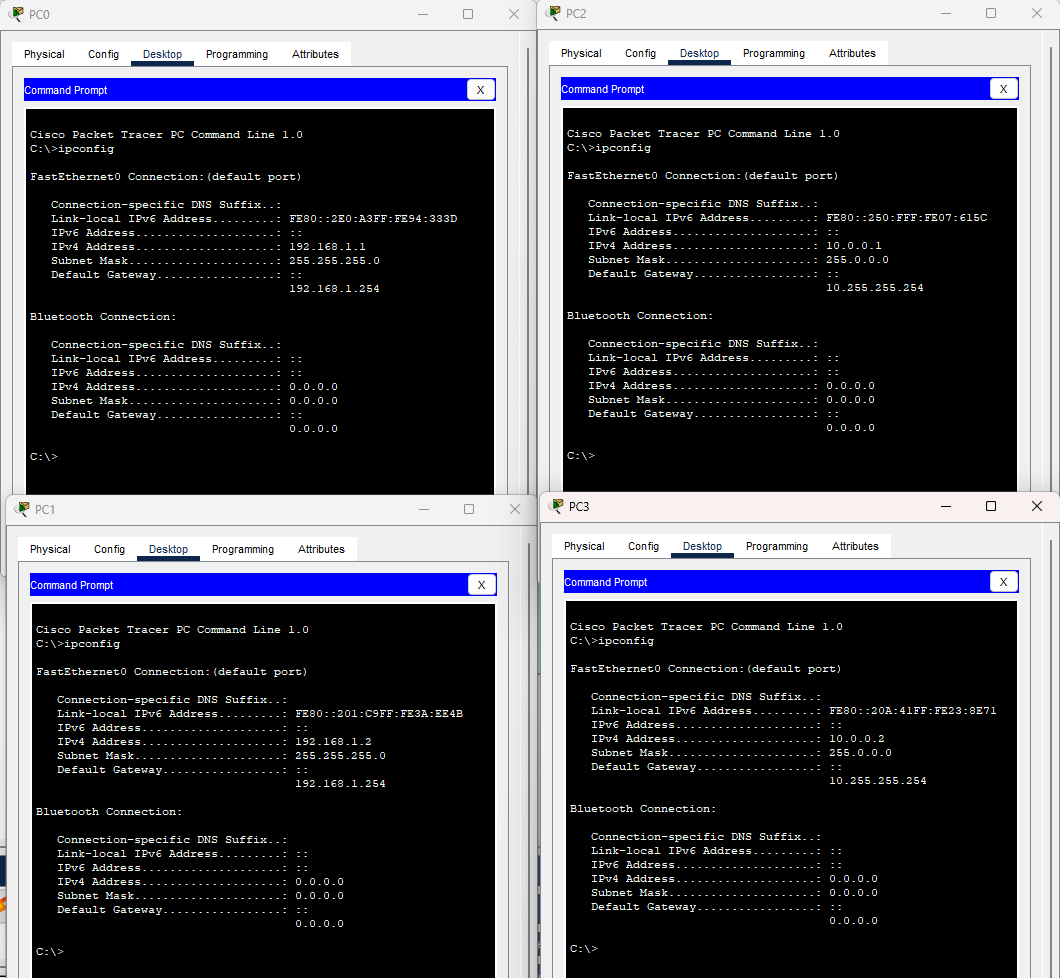

Configurazione host

Ogni host deve avere:

IP coerente con la propria LAN
Maschera corretta
Default gateway = interfaccia del router

Verifica del funzionamento

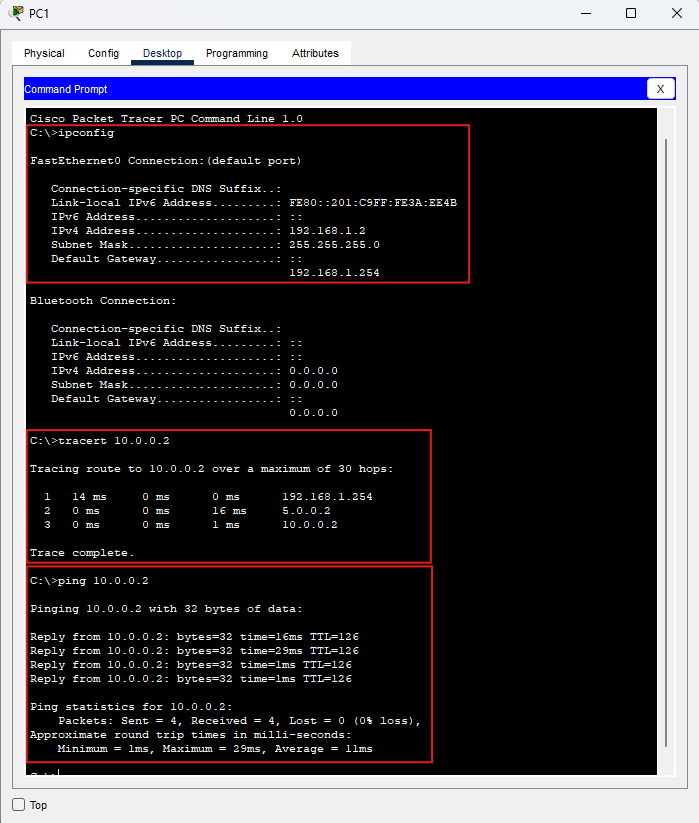

Il tracert mostra chiaramente il percorso:

Gateway della LAN locale
Router remoto tramite rete /30
Host di destinazione

Se il ping funziona tra host di LAN diverse, il routing statico è configurato correttamente.

Concetti chiave da ricordare

Il router conosce automaticamente solo le reti direttamente connesse
Le reti remote richiedono route statiche o protocolli dinamici
Il default gateway è fondamentale per gli host
Una rete punto-punto /30 è ideale per collegare due router

Due LAN – Due router – Collegamento punto-punto
