Esercizio Subnetting e Routing Statico

ESERCIZIO SUBNETTING E ROUTING STATICO

Scenario

Un’azienda ha tre reparti:

Amministrazione
Produzione
Tecnici

Rete assegnata: 192.168.50.0/24.

Richiesta

Suddividere la rete in 3 sottoreti usando il metodo matematico in modo da ottenere almeno:

Amministrazione → 40 host
Produzione → 60 host
Tecnici → 20 host

Calcolare per ogni sottorete:

nuova maschera
indirizzo di rete, primo host, ultimo host, broadcast

In Cisco Packet Tracer progettare la seguente topologia:

2 router collegati tra loro (Seriale o FastEthernet punto-punto)
1 switch per ogni LAN (Amministrazione, Produzione, Tecnici)
2–3 PC per LAN

Configurare:

indirizzi IP su PC e interfacce dei router
routing statico per permettere la comunicazione tra tutte le LAN

Obiettivi didattici

Applicare il subnetting con metodo matematico partendo da una rete /24.
Scegliere la maschera corretta in base agli host richiesti.
Configurare il routing statico di base tra più LAN.

Svolgimento – Calcolo delle sottoreti

Rete di partenza: 192.168.50.0/24

Regola generale per il numero di host:

2^h − 2 ≥ host richiesti

1) Sottorete Amministrazione (≥ 40 host)

2⁵ = 32 → troppo pochi (30 host utilizzabili)
2⁶ = 64 → va bene (62 host utilizzabili ≥ 40)

Servono quindi 6 bit per gli host.

Bit host = 6 → bit net-id + subnet-id = 32 − 6 = /26
Maschera: 255.255.255.192

Assegniamo la prima sottorete disponibile:

Rete:        192.168.50.0/26
Maschera:    255.255.255.192
Primo host:  192.168.50.1
Ultimo host: 192.168.50.62
Broadcast:   192.168.50.63
Gateway:     192.168.50.62 (router verso Amministrazione)

2) Sottorete Produzione (≥ 60 host)

2⁵ = 32 → troppo pochi
2⁶ = 64 → va bene (62 host utilizzabili ≥ 60)

Usiamo ancora /26:

Rete:        192.168.50.64/26
Maschera:    255.255.255.192
Primo host:  192.168.50.65
Ultimo host: 192.168.50.126
Broadcast:   192.168.50.127
Gateway:     192.168.50.126 (router verso Produzione)

3) Sottorete Tecnici (≥ 20 host)

2⁴ = 16 → troppo pochi
2⁵ = 32 → va bene (30 host utilizzabili ≥ 20)

Servono 5 bit per gli host → prefisso /27:

Rete:        192.168.50.128/27
Maschera:    255.255.255.224
Primo host:  192.168.50.129
Ultimo host: 192.168.50.158
Broadcast:   192.168.50.159
Gateway:     192.168.50.158 (router verso Tecnici)

4) Rete punto-punto tra i router

Per un collegamento punto-punto bastano 2 host:

2² = 4 indirizzi totali → 2 host utilizzabili → prefisso /30

Rete:        192.168.50.160/30
Maschera:    255.255.255.252
Primo host:  192.168.50.161
Ultimo host: 192.168.50.162
Broadcast:   192.168.50.163

Riepilogo sottoreti

Reparto / Link	Rete	Prefisso	Maschera	Primo host	Ultimo host	Broadcast	Gateway
Amministrazione	192.168.50.0	/26	255.255.255.192	192.168.50.1	192.168.50.62	192.168.50.63	192.168.50.62
Produzione	192.168.50.64	/26	255.255.255.192	192.168.50.65	192.168.50.126	192.168.50.127	192.168.50.126
Tecnici	192.168.50.128	/27	255.255.255.224	192.168.50.129	192.168.50.158	192.168.50.159	192.168.50.158
Link Router0–Router1	192.168.50.160	/30	255.255.255.252	192.168.50.161	192.168.50.162	192.168.50.163	—

Nota sulla scelta della rete punto-punto

Nel nostro esercizio la sottorete punto-punto è stata ricavata subito dopo la sottorete dei Tecnici, continuando quindi in ordine sequenziale la suddivisione dell’intera rete 192.168.50.0/24.

In uno scenario reale, tuttavia, è pratica comune collocare le reti punto-punto alla fine dello spazio disponibile, lasciando le prime sottoreti — quelle più grandi — libere e contigue per possibili espansioni future dei reparti, l’aggiunta di nuove VLAN o la creazione di sottoreti di dimensioni variabili.

Nel nostro caso, trattandosi di un esercizio didattico, possiamo permetterci di procedere in modo lineare senza compromettere la scalabilità. Tuttavia, è importante ricordare che:

In un progetto di rete professionale, le sottoreti punto-punto si posizionano tipicamente in fondo al blocco di indirizzi, per preservare spazio ordinato e facilmente espandibile per le LAN aziendali.

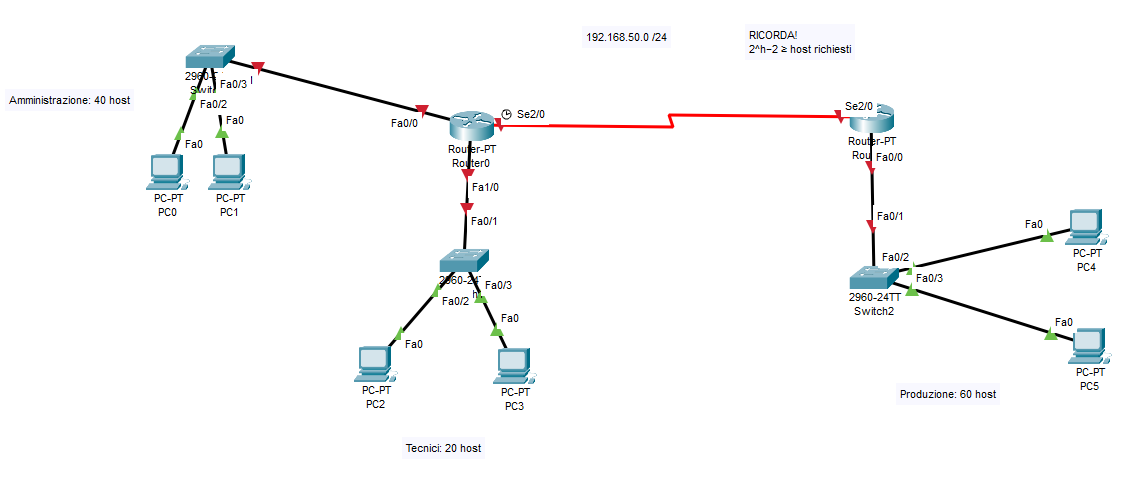

Topologia in Cisco Packet Tracer

La topologia in CPT prevede:

Router0 che gestisce le LAN:
- Amministrazione (192.168.50.0/26)
- Tecnici (192.168.50.128/27)
Router1 che gestisce la LAN:
- Produzione (192.168.50.64/26)
Un link punto-punto tra Router0 e Router1 sulla rete 192.168.50.160/30.
Per ogni LAN:
- 1 switch
- 2–3 PC collegati allo switch

Esempio di indirizzi IP per i PC (puoi adattarli liberamente nel laboratorio):

Amministrazione
- PC0: 192.168.50.10   /26   GW 192.168.50.62
- PC1: 192.168.50.11   /26   GW 192.168.50.62

Produzione
- PC4: 192.168.50.70   /26   GW 192.168.50.126
- PC5: 192.168.50.71   /26   GW 192.168.50.126

Tecnici
- PC2: 192.168.50.130  /27   GW 192.168.50.158
- PC3: 192.168.50.131  /27   GW 192.168.50.158

Configurazione da CLI – Cisco IOS

Di seguito un esempio di configurazione minima per i due router. Gli identificativi delle interfacce possono variare a seconda di come è stato costruito il laboratorio (Seriale o FastEthernet punto-punto).

Router0 – Amministrazione e Tecnici

enable
configure terminal

! LAN Amministrazione su Fa0/0
interface FastEthernet0/0
 ip address 192.168.50.62 255.255.255.192
 no shutdown

! LAN Tecnici su Fa0/1
interface FastEthernet0/1
 ip address 192.168.50.158 255.255.255.224
 no shutdown

! Link punto-punto verso Router1 su Se2/0 (o altra interfaccia)
interface Serial2/0
 ip address 192.168.50.161 255.255.255.252
 no shutdown

! Routing statico verso Produzione
ip route 192.168.50.64 255.255.255.192 192.168.50.162

Router1 – Produzione

enable
configure terminal

! LAN Produzione su Fa0/0
interface FastEthernet0/0
 ip address 192.168.50.126 255.255.255.192
 no shutdown

! Link punto-punto verso Router0 su Se2/0 (o altra interfaccia)
interface Serial2/0
 ip address 192.168.50.162 255.255.255.252
 no shutdown

! Routing statico verso Amministrazione
ip route 192.168.50.0 255.255.255.192 192.168.50.161

! Routing statico verso Tecnici
ip route 192.168.50.128 255.255.255.224 192.168.50.161

Al termine della configurazione, esegui sempre dei test di connettività con il comando ping da un PC di ogni rete verso gli altri reparti per verificare che il routing statico sia stato impostato correttamente.
