Laboratorio – Rete aziendale con DHCP, DNS e Routing Statico

Sede centrale (Roma) e tre filiali: Milano, Torino, Venezia

Subnetting VLSM, servizi centralizzati e collegamenti WAN punto-punto
Esempio di svolgimento completo con calcoli, tabelle e configurazioni Cisco IOS
Traccia di laboratorio – Configurazione rete aziendale

Progettare e configurare in Cisco Packet Tracer una rete aziendale composta da una sede centrale (Roma) e tre filiali (Milano, Torino, Venezia). Scegliere un indirizzo IP di partenza, calcolare il subnetting (VLSM) in base agli host richiesti, configurare i servizi DHCP e DNS su un Server presente nella LAN di Roma e impostare il routing statico per garantire la connettività tra tutte le sedi.

Durante la progettazione della rete è obbligatorio utilizzare le etichette (Label) in Cisco Packet Tracer per documentare visivamente la configurazione: Network ID, Subnet Mask, Gateway, Broadcast e Range IP.

1. Topologia di rete
Sede Dispositivi principali Note
Roma (centrale) Router Roma, Switch Roma, Server SRV1 (DHCP + DNS), ~600 PC client Sede principale, servizi centralizzati
Milano Router Milano, Switch Milano, ~200 PC client Filiale 1
Torino Router Torino, Switch Torino, ~450 PC client Filiale 2
Venezia Router Venezia, Switch Venezia, ~400 PC client Filiale 3

I router sono collegati tramite link WAN punto-punto seriali tra Roma–Milano, Roma–Torino e Roma–Venezia.

Totale reti da configurare: 4 LAN (una per ogni sede) e 3 WAN punto-punto.

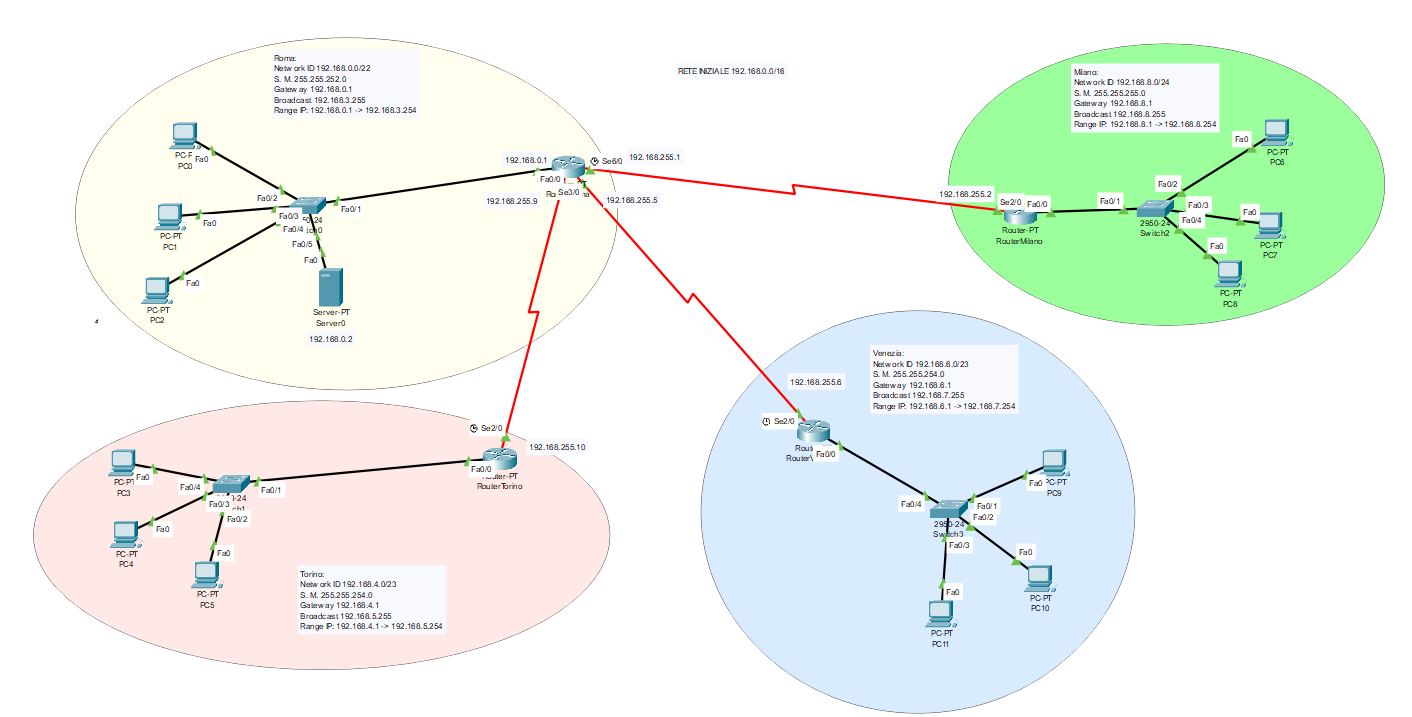

Topologia rete aziendale con Roma, Milano, Torino e Venezia
Topologia complessiva con etichette di subnetting.
2. Scelta e calcolo dell’indirizzamento IP (VLSM)
2.1 Rete iniziale
Rete iniziale: 192.168.0.0/16 (classe C privata aggregata su /16)

Questo blocco offre 65.536 indirizzi, più che sufficienti per tutte le sedi e per le future espansioni.

2.2 Calcolo degli host necessari
  • Roma: ~600 PC + server e dispositivi vari → > 600 host
  • Milano: ~200 PC → > 200 host
  • Torino: ~450 PC → > 450 host
  • Venezia: ~400 PC → > 400 host
  • Link WAN: 2 host per ogni collegamento punto-punto
2.3 Scelta delle subnet LAN (come in Packet Tracer)
Roma
Network ID:  192.168.0.0/22
Subnet mask: 255.255.252.0
Gateway:     192.168.0.1
Broadcast:   192.168.3.255
Range IP:    192.168.0.1  → 192.168.3.254
Host utili:  2^(32-22) − 2 = 1022 (sufficienti per ~600 PC + server)
Milano
Network ID:  192.168.8.0/24
Subnet mask: 255.255.255.0
Gateway:     192.168.8.1
Broadcast:   192.168.8.255
Range IP:    192.168.8.1  → 192.168.8.254
Host utili:  254 (sufficienti per ~200 PC)
Torino
Network ID:  192.168.4.0/23
Subnet mask: 255.255.254.0
Gateway:     192.168.4.1
Broadcast:   192.168.5.255
Range IP:    192.168.4.1  → 192.168.5.254
Host utili:  510 (sufficienti per ~450 PC)
Venezia
Network ID:  192.168.6.0/23
Subnet mask: 255.255.254.0
Gateway:     192.168.6.1
Broadcast:   192.168.7.255
Range IP:    192.168.6.1  → 192.168.7.254
Host utili:  510 (sufficienti per ~400 PC)
2.4 Reti WAN punto-punto

Per i collegamenti WAN tra i router è stata scelta una porzione della rete 192.168.255.0/24, suddivisa in sottoreti /30 (4 indirizzi totali, 2 host utili):

Roma – Milano   : 192.168.255.0/30  (Roma 192.168.255.1, Milano 192.168.255.2, broadcast 192.168.255.3)
Roma – Venezia  : 192.168.255.4/30  (Roma 192.168.255.5, Venezia 192.168.255.6, broadcast 192.168.255.7)
Roma – Torino   : 192.168.255.8/30  (Roma 192.168.255.9, Torino 192.168.255.10, broadcast 192.168.255.11)
2.5 Tabella di indirizzamento riassuntiva
Nome rete Network ID Subnet Mask Broadcast Gateway Range host Note
LAN Roma 192.168.0.0/22 255.255.252.0 192.168.3.255 192.168.0.1 192.168.0.1 – 192.168.3.254 Server SRV1 = 192.168.0.2
LAN Milano 192.168.8.0/24 255.255.255.0 192.168.8.255 192.168.8.1 192.168.8.1 – 192.168.8.254 ~200 host
LAN Torino 192.168.4.0/23 255.255.254.0 192.168.5.255 192.168.4.1 192.168.4.1 – 192.168.5.254 ~450 host
LAN Venezia 192.168.6.0/23 255.255.254.0 192.168.7.255 192.168.6.1 192.168.6.1 – 192.168.7.254 ~400 host
WAN Roma–Milano 192.168.255.0/30 255.255.255.252 192.168.255.3 — 192.168.255.1 – 192.168.255.2 Seriale R_Roma–R_Milano
WAN Roma–Venezia 192.168.255.4/30 255.255.255.252 192.168.255.7 — 192.168.255.5 – 192.168.255.6 Seriale R_Roma–R_Venezia
WAN Roma–Torino 192.168.255.8/30 255.255.255.252 192.168.255.11 — 192.168.255.9 – 192.168.255.10 Seriale R_Roma–R_Torino
3. Configurazione dei servizi sul Server SRV1 (Roma)
3.1 Indirizzo del server

Nella LAN di Roma il server SRV1 ha l’indirizzo:

SRV1 (Server0)
IP address:  192.168.0.2
Subnet mask: 255.255.252.0
Gateway:     192.168.0.1
DNS:         192.168.0.2 (se stesso)
3.2 Configurazione DHCP (scheda Services > DHCP)

Dalla schermata DHCP del server sono definiti 4 pool, uno per ogni LAN:

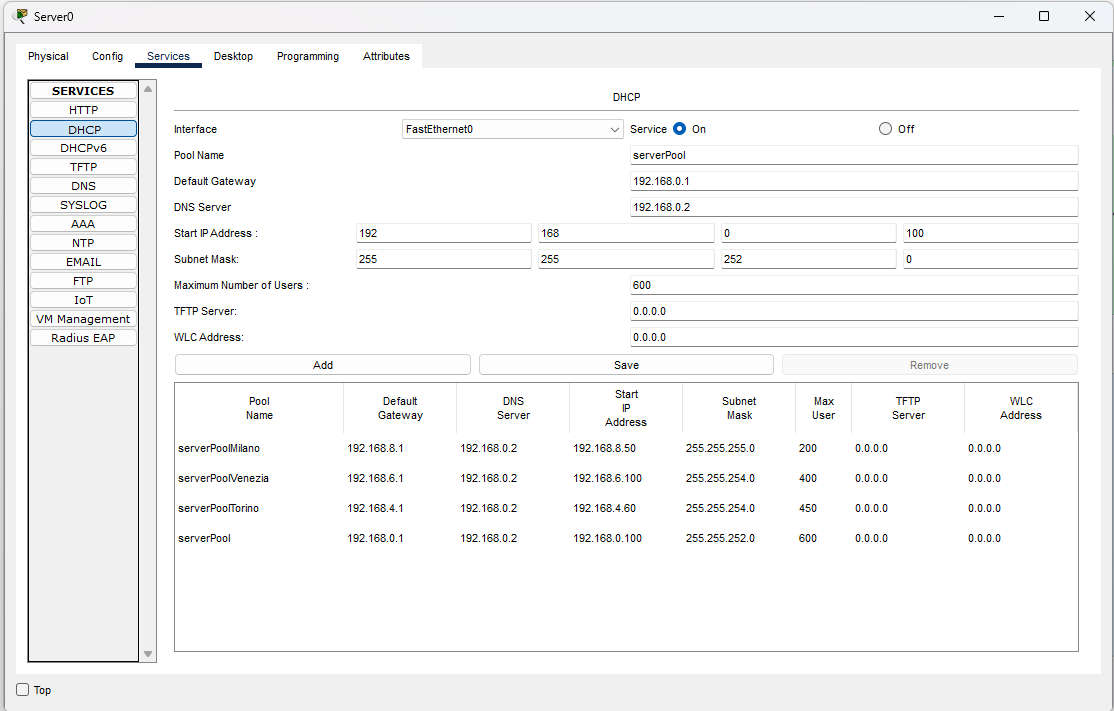

Configurazione pool DHCP sul server di Roma
Configurazione dei pool DHCP per Roma, Milano, Torino e Venezia.
Pool Name Default Gateway DNS Server Start IP Address Subnet Mask Max Users
serverPool 192.168.0.1 192.168.0.2 192.168.0.100 255.255.252.0 600
serverPoolMilano 192.168.8.1 192.168.0.2 192.168.8.50 255.255.255.0 200
serverPoolTorino 192.168.4.1 192.168.0.2 192.168.4.60 255.255.254.0 450
serverPoolVenezia 192.168.6.1 192.168.0.2 192.168.6.100 255.255.254.0 400

Ogni pool fornisce ai client l’IP, la mask, il gateway (router locale) e il DNS (SRV1 a Roma).

3.3 Configurazione DNS (scheda Services > DNS)

Il server SRV1 funge anche da DNS interno. Nella schermata DNS è stato creato un record di tipo A:

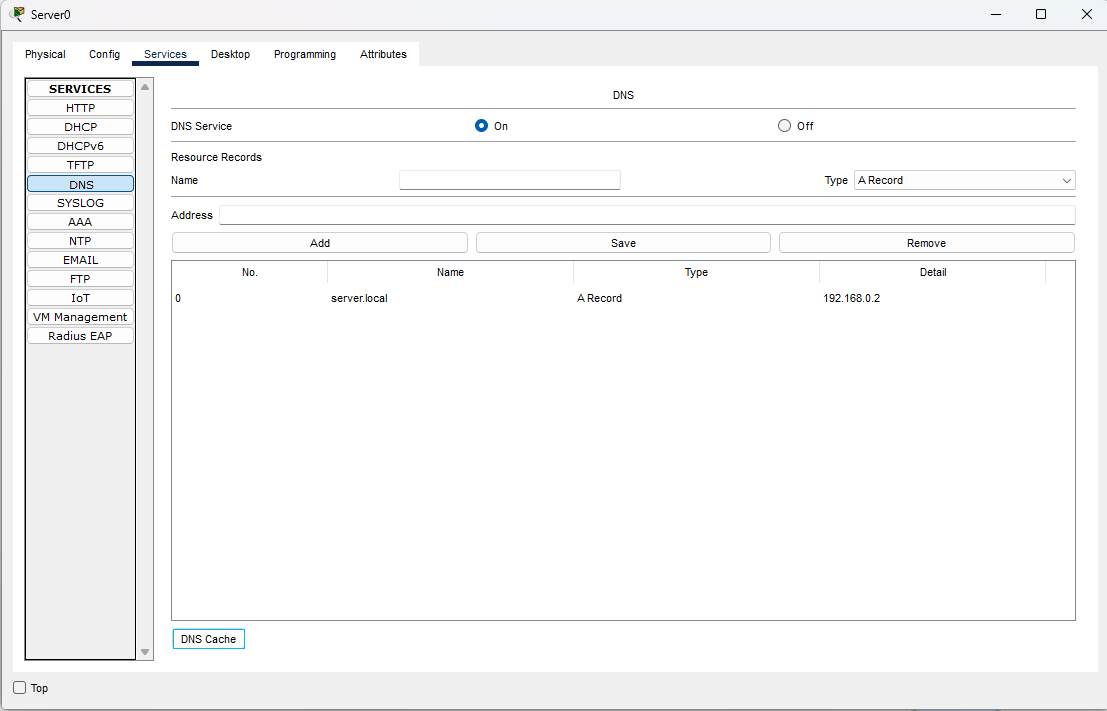

Configurazione DNS con record server.local
Record DNS interno per il nome server.local.
Name : server.local
Type : A Record
Detail (Address) : 192.168.0.2

Sul servizio HTTP del server è stata caricata una pagina di test che risponde al nome http://server.local e conferma l’avvenuta risoluzione DNS.

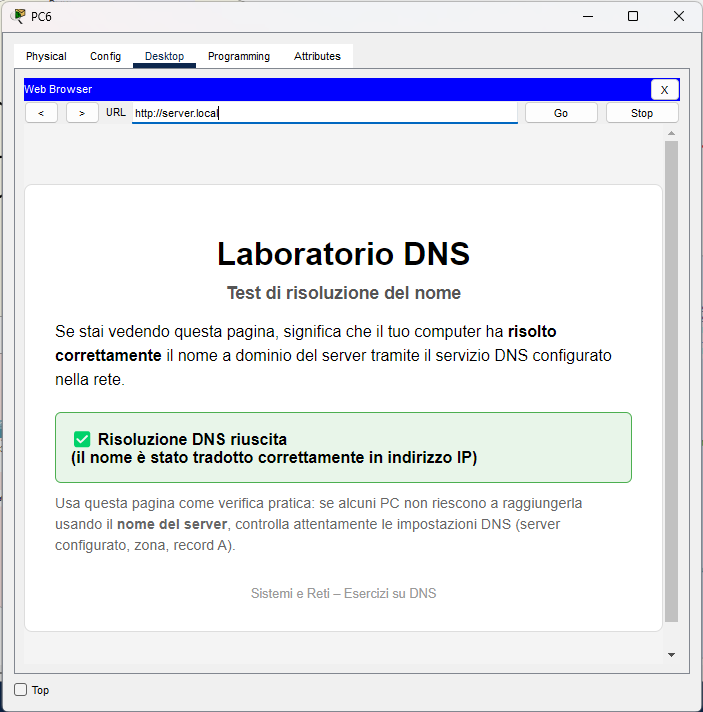

Pagina di test Laboratorio DNS raggiunta tramite server.local
Pagina di test: se appare, la risoluzione DNS è corretta.
4. Configurazione dei router e routing statico
4.1 Router Roma
enable
configure terminal
hostname R_Roma

! LAN Roma
interface FastEthernet0/0
 ip address 192.168.0.1 255.255.252.0
 no shutdown

! WAN verso Milano
interface Serial2/0
 ip address 192.168.255.1 255.255.255.252
 no shutdown

! WAN verso Venezia
interface Serial2/1
 ip address 192.168.255.5 255.255.255.252
 no shutdown

! WAN verso Torino
interface Serial2/2
 ip address 192.168.255.9 255.255.255.252
 no shutdown

! Route statiche verso le LAN delle filiali
ip route 192.168.8.0 255.255.255.0   192.168.255.2   ! LAN Milano
ip route 192.168.4.0 255.255.254.0  192.168.255.10  ! LAN Torino
ip route 192.168.6.0 255.255.254.0  192.168.255.6   ! LAN Venezia
4.2 Router Milano
enable
configure terminal
hostname R_Milano

! LAN Milano
interface FastEthernet0/0
 ip address 192.168.8.1 255.255.255.0
 ip helper-address 192.168.0.2   ! inoltra le richieste DHCP al server di Roma
 no shutdown

! WAN verso Roma
interface Serial2/0
 ip address 192.168.255.2 255.255.255.252
 no shutdown

! Route statiche verso le altre sedi (via Roma)
ip route 192.168.0.0 255.255.252.0 192.168.255.1  ! LAN Roma
ip route 192.168.4.0 255.255.254.0 192.168.255.1  ! LAN Torino
ip route 192.168.6.0 255.255.254.0 192.168.255.1  ! LAN Venezia
4.3 Router Torino
enable
configure terminal
hostname R_Torino

! LAN Torino
interface FastEthernet0/0
 ip address 192.168.4.1 255.255.254.0
 ip helper-address 192.168.0.2
 no shutdown

! WAN verso Roma
interface Serial2/0
 ip address 192.168.255.10 255.255.255.252
 no shutdown

! Route statiche verso le altre sedi (via Roma)
ip route 192.168.0.0 255.255.252.0 192.168.255.9   ! LAN Roma
ip route 192.168.8.0 255.255.255.0 192.168.255.9   ! LAN Milano
ip route 192.168.6.0 255.255.254.0 192.168.255.9   ! LAN Venezia
4.4 Router Venezia
enable
configure terminal
hostname R_Venezia

! LAN Venezia
interface FastEthernet0/0
 ip address 192.168.6.1 255.255.254.0
 ip helper-address 192.168.0.2
 no shutdown

! WAN verso Roma
interface Serial2/0
 ip address 192.168.255.6 255.255.255.252
 no shutdown

! Route statiche verso le altre sedi (via Roma)
ip route 192.168.0.0 255.255.252.0 192.168.255.5   ! LAN Roma
ip route 192.168.8.0 255.255.255.0 192.168.255.5   ! LAN Milano
ip route 192.168.4.0 255.255.254.0 192.168.255.5   ! LAN Torino

In alternativa, sulle filiali si potrebbe usare una default route verso Roma (ip route 0.0.0.0 0.0.0.0 <next-hop>), ma qui sono state configurate tutte le rotte specifiche, come richiesto dalla traccia.

5. Verifiche di connettività
  1. DHCP: su tutti i PC impostare “DHCP” e verificare che ricevano automaticamente IP, mask, gateway e DNS coerenti con la propria LAN.
  2. Ping inter-sedi: eseguire ping tra PC di sedi diverse (ad esempio da un PC di Roma verso un PC di Milano, Torino, Venezia).
  3. DNS: da un PC per ogni LAN eseguire nslookup server.local e verificare la risoluzione in 192.168.0.2.
  4. HTTP: aprire il browser e digitare http://server.local. Se appare la pagina “Laboratorio DNS – Test di risoluzione del nome”, la configurazione DNS è corretta.
  5. tracert: eseguire tracert server.local o verso un PC di un’altra sede per verificare il percorso attraverso Roma.

Se uno dei test fallisce, controllare in ordine: cablaggio, indirizzi IP, subnet mask, gateway, rotte statiche, DHCP (pool corretti), DNS (record A e IP del server configurato sui client).

Strumenti

Per verificare i calcoli di subnetting puoi utilizzare tool online come subnetmask.info oppure il mio tool scaricabile a questo link. Sono utili per confrontare i risultati con quelli ottenuti a mano prima di passare alla configurazione in Packet Tracer.
