Due reti LAN con un solo router

Routing di base e Default Gateway

Esercizio pratico con Cisco Packet Tracer
Relazione tecnica con configurazione e verifiche
Traccia della Relazione

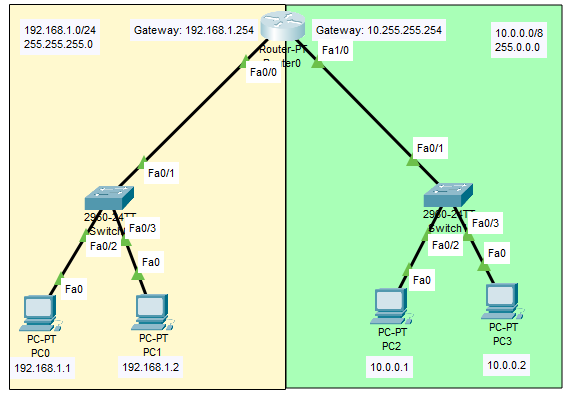

Topologia: due LAN collegate a un router

Nella relazione tecnica dovrai:

  • Descrivere la topologia: due LAN collegate a un solo router.
  • Indicare gli indirizzi IP scelti per le due reti.
  • Spiegare perché serve il default gateway per comunicare tra reti diverse.
  • Mostrare la configurazione delle interfacce del router.
  • Verificare tutto con ping e tracert.
Obiettivo

Configurare due reti LAN diverse in modo che i PC possano comunicare tra loro passando dal router.

Concetto chiave: il router è il gateway (porta d’uscita) verso le reti diverse da quella locale.
Soluzione proposta
1. Scelta delle reti

Si utilizzano due reti private differenti:

LAN 1: 192.168.1.0/24  (mask 255.255.255.0)
LAN 2: 10.0.0.0/8       (mask 255.0.0.0)
2. Indirizzi del router (gateway delle due LAN)

Ogni interfaccia del router deve appartenere alla rete a cui è collegata. Quell’indirizzo sarà il default gateway per gli host della LAN.

Router0 Fa0/0 (LAN 1): 192.168.1.254 /24
Router0 Fa0/1 (LAN 2): 10.255.255.254 /8
Se un PC non ha il default gateway (o lo ha sbagliato), potrà comunicare solo nella propria rete, ma non con l’altra LAN.
3. Configurazione degli host

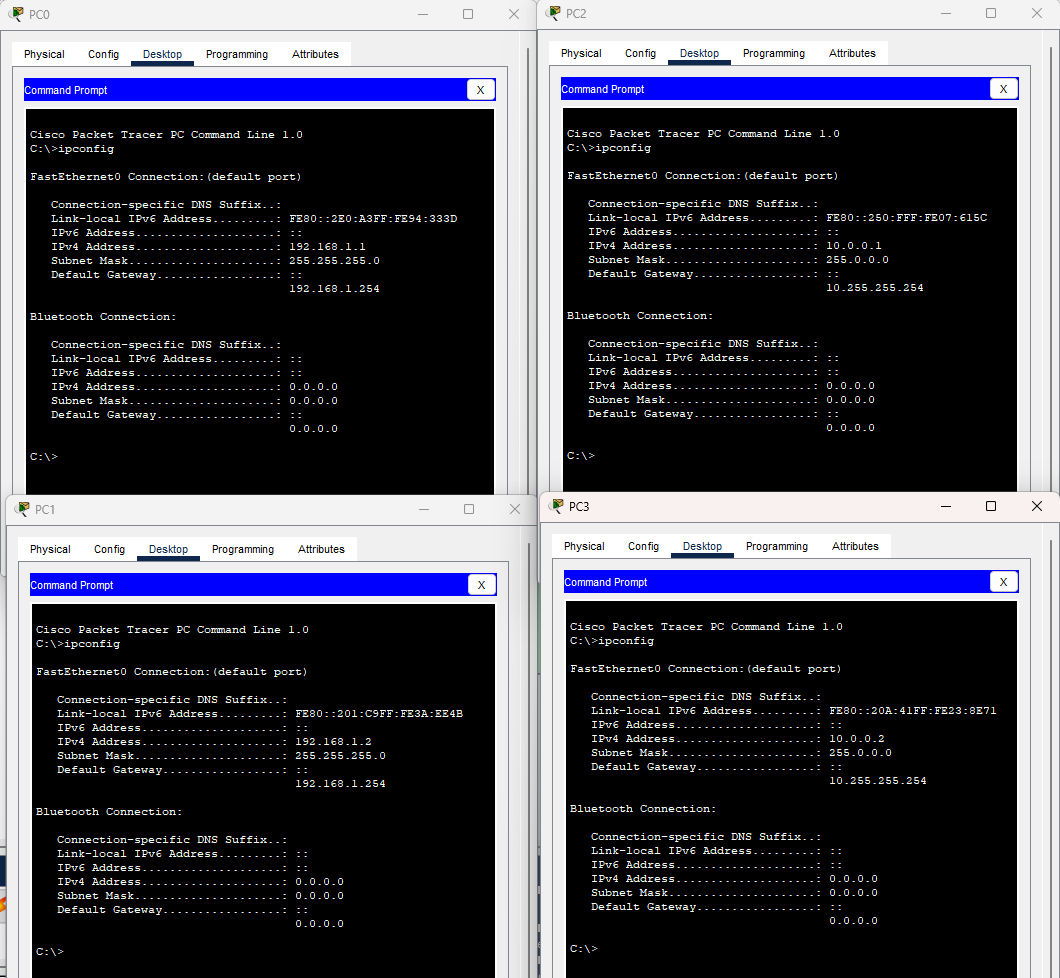

Configurazione IP host (ipconfig) con gateway
PC0 (LAN 1)
IP:      192.168.1.1
Mask:    255.255.255.0
Gateway: 192.168.1.254

PC1 (LAN 1)
IP:      192.168.1.2
Mask:    255.255.255.0
Gateway: 192.168.1.254

PC2 (LAN 2)
IP:      10.0.0.1
Mask:    255.0.0.0
Gateway: 10.255.255.254

PC3 (LAN 2)
IP:      10.0.0.2
Mask:    255.0.0.0
Gateway: 10.255.255.254
Configurazione da CLI – Cisco IOS
4. Router0 – Configurazione interfacce
enable
configure terminal
hostname Router0

interface FastEthernet0/0
 ip address 192.168.1.254 255.255.255.0
 no shutdown

interface FastEthernet0/1
 ip address 10.255.255.254 255.0.0.0
 no shutdown

end
write memory

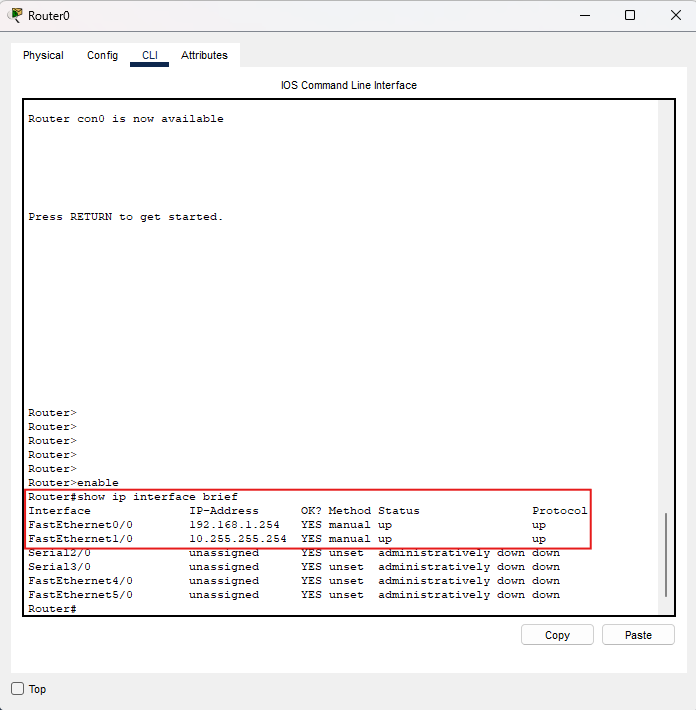

5. Controllo stato interfacce
show ip interface brief
show ip interface brief

Se le interfacce sono up/up significa che sono operative e collegate correttamente.

Nota: in questo esercizio non serve alcuna rotta statica, perché entrambe le reti sono connected (direttamente connesse al router).
Test e verifiche
6. Ping tra le due LAN

Da un PC della LAN 1 proviamo a raggiungere un PC della LAN 2:

ping 10.0.0.1
7. Traceroute (tracert) per vedere il percorso

Il tracert mostra i “salti” (hop). In questo caso vedremo prima il router e poi la destinazione.

tracert 10.0.0.1

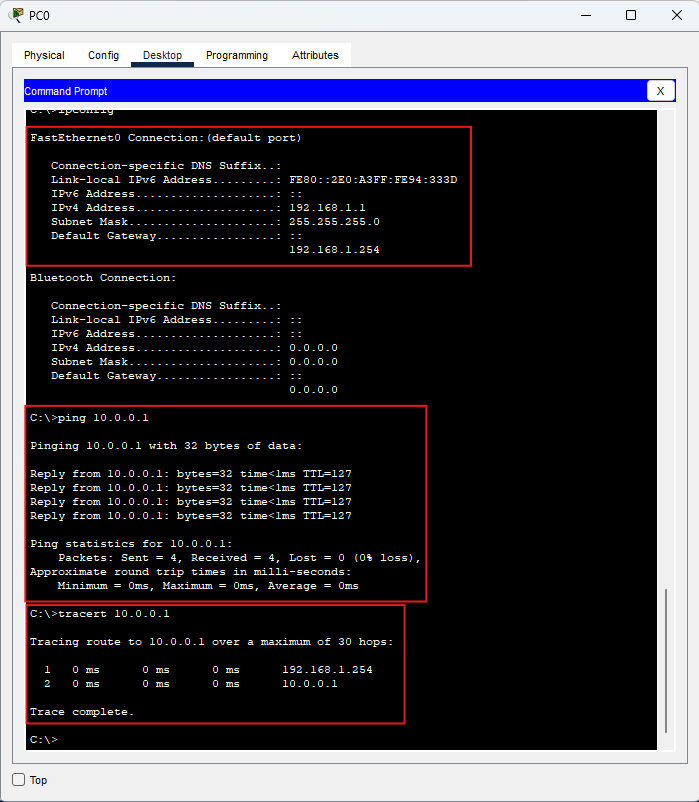

Ping e tracert tra LAN diverse
Conclusione

L’esercizio dimostra che il default gateway è indispensabile per inviare pacchetti fuori dalla rete locale: senza di esso un PC può parlare solo nella propria LAN.
