NAT statico

Scenario

La rete interna 192.168.1.0/24 è collegata al router RouterA. Un server web si trova nella rete 10.0.0.0/24. L’host 192.168.1.1 deve poter raggiungere il server usando un indirizzo pubblico 200.100.50.254 tramite NAT statico.

Elemento	Interfaccia	Indirizzo	Ruolo
PC0	Fa0	192.168.1.1 /24	Host tradotto (inside local)
PC1	Fa0	192.168.1.2 /24	Altro host interno
RouterA	Fa0/0	192.168.1.254 /24	Inside
RouterA	Fa0/1	10.0.0.254 /24	Outside
Server	Fa0	10.0.0.100 /24	Server nella rete esterna

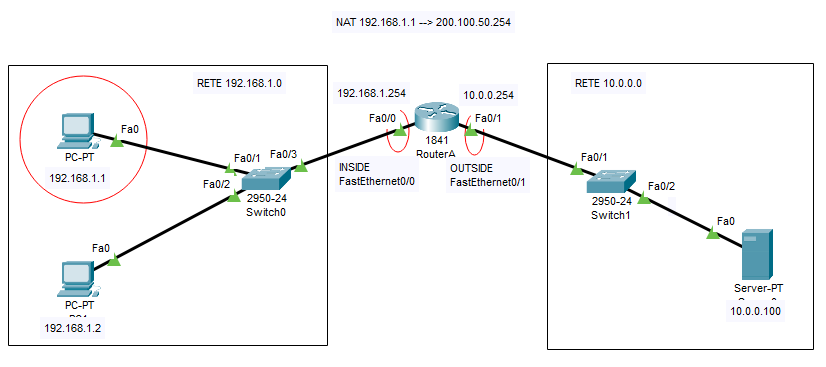

Topologia NAT statico con rete 192.168.1.0 e 10.0.0.0 — Topologia: NAT statico 192.168.1.1 ⇔ 200.100.50.254.

Obiettivo

Configurare NAT statico su RouterA per mappare 192.168.1.1 sull’indirizzo 200.100.50.254.
Verificare la traduzione con il comando show ip nat translations.
Osservare la modifica degli indirizzi IP nelle PDU in ingresso e in uscita dal router.

Configurazione IOS di RouterA

enable
configure terminal
interface fastethernet0/0
 ip nat inside
 no shutdown
exit
interface fastethernet0/1
 ip nat outside
 no shutdown
exit
ip nat inside source static 192.168.1.1 200.100.50.254
do wr
exit

Il ping verso 10.0.0.100 viene lanciato da PC0 (192.168.1.1). PC1 può essere usato come confronto: il suo traffico non viene tradotto, perché non esiste una regola NAT statica per 192.168.1.2.

Analisi delle PDU

Pacchetto da host non tradotto (192.168.1.2)

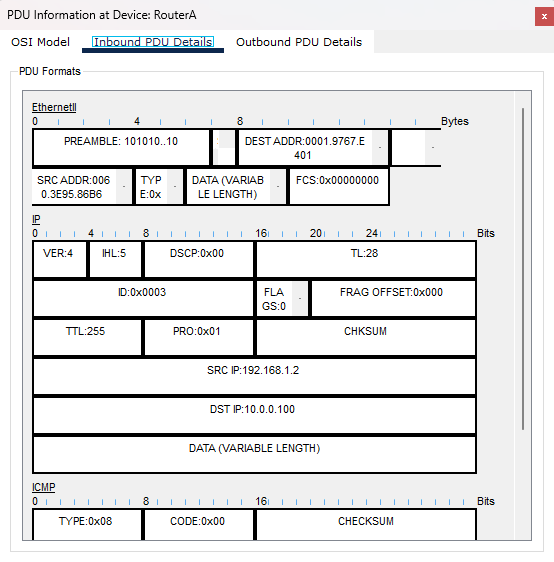

Inbound PDU su RouterA: sorgente 192.168.1.2, destinazione 10.0.0.100.

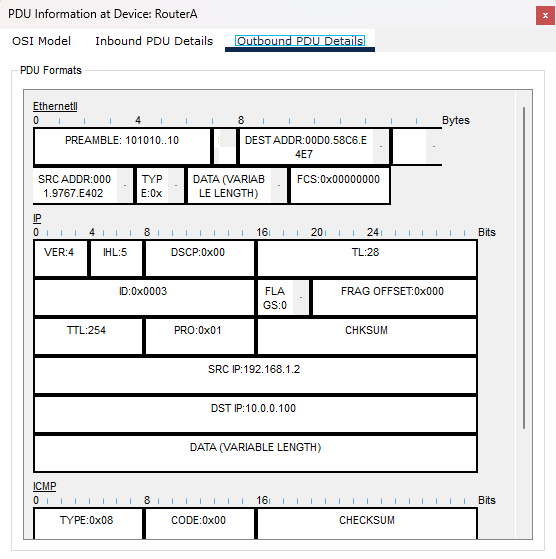

Outbound PDU: l’indirizzo sorgente resta 192.168.1.2.

Per 192.168.1.2 non è definita alcuna traduzione. Il router instrada il pacchetto ma l’IP sorgente rimane privato, quindi il server non può rispondere correttamente.

Pacchetto da host tradotto (192.168.1.1)

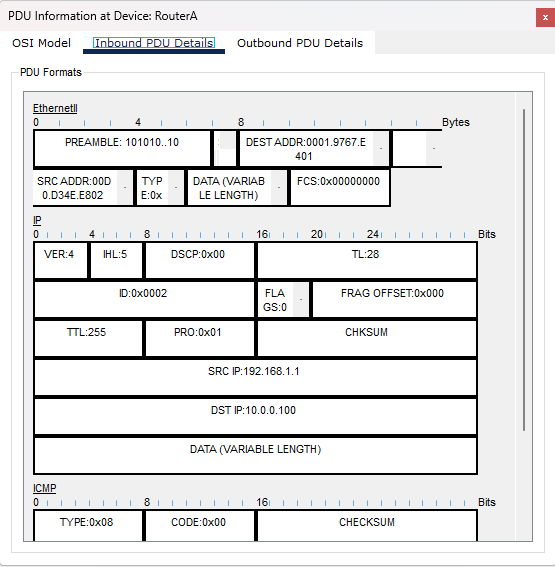

Inbound PDU su RouterA: sorgente 192.168.1.1, destinazione 10.0.0.100.

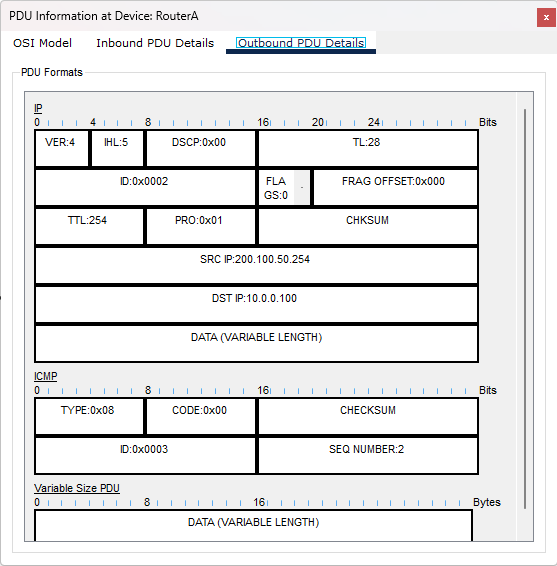

PDU outbound con NAT sorgente 200.100.50.254

Outbound PDU: sorgente 200.100.50.254, destinazione 10.0.0.100.

Nella PDU in uscita l’indirizzo sorgente è stato sostituito con l’indirizzo pubblico configurato nella regola NAT statico, mentre l’IP di destinazione resta invariato.

Verifica delle traduzioni

Dopo aver eseguito alcuni ping dal PC 192.168.1.1 verso 10.0.0.100 si può controllare la tabella NAT del router.

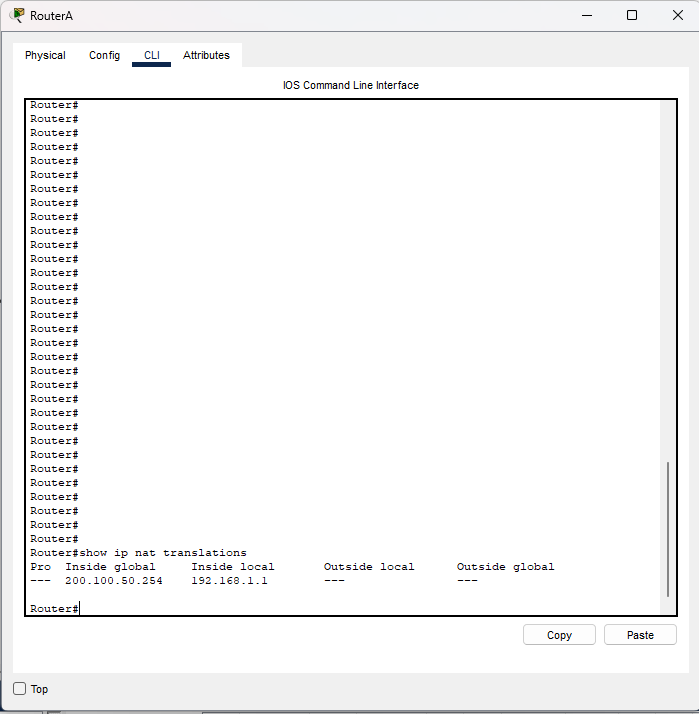

Output show ip nat translations su RouterA — Output di `show ip nat translations` su RouterA.

show ip nat translations

Pro  Inside global      Inside local       Outside local      Outside global
---  200.100.50.254     192.168.1.1        ---                ---

La tabella riporta il legame 1:1 tra l’indirizzo interno 192.168.1.1 e l’indirizzo pubblico 200.100.50.254. Le risposte provenienti dal server destinato a 200.100.50.254 vengono ritrasformate in 192.168.1.1 quando rientrano nella rete interna.
