DHCP su Cisco Packet Tracer – Esempio completo con Server-PT

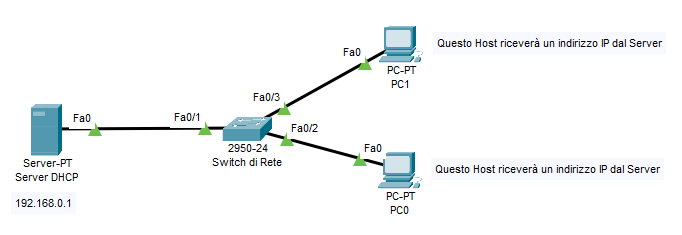

1) Topologia e obiettivo del laboratorio

Scenario minimo: Server-PT che fornisce DHCP, uno switch 2950 e due PC-PT. Tutti i dispositivi sono nella stessa LAN (quindi non serve relay).

Piano di indirizzamento

Rete: 192.168.0.0/24
Server DHCP (statico): 192.168.0.1
Pool DHCP: da 192.168.0.100 in poi
Client: in DHCP (indirizzo assegnato automaticamente)

Obiettivo tecnico: i client devono ottenere un IP dal server e noi dobbiamo vedere la negoziazione DORA (Discover/Offer/Request/ACK) in modalità Simulation.

2) Configurazione IP statico del Server-PT

Prima regola: il server DHCP deve avere un IP statico, altrimenti non è un riferimento stabile nella rete. In Packet Tracer lo imposti da Desktop > IP Configuration.

Valori usati

IPv4 Address: 192.168.0.1
Subnet Mask: 255.255.255.0
Gateway / DNS: in questo scenario non necessari

Nota didattica: gateway e DNS non sono “obbligatori” per prendere un IP. Servono quando vuoi uscire dalla LAN o risolvere nomi. Qui stiamo verificando solo la consegna dell’indirizzo.

3) Attivare DHCP e creare il pool sul Server-PT

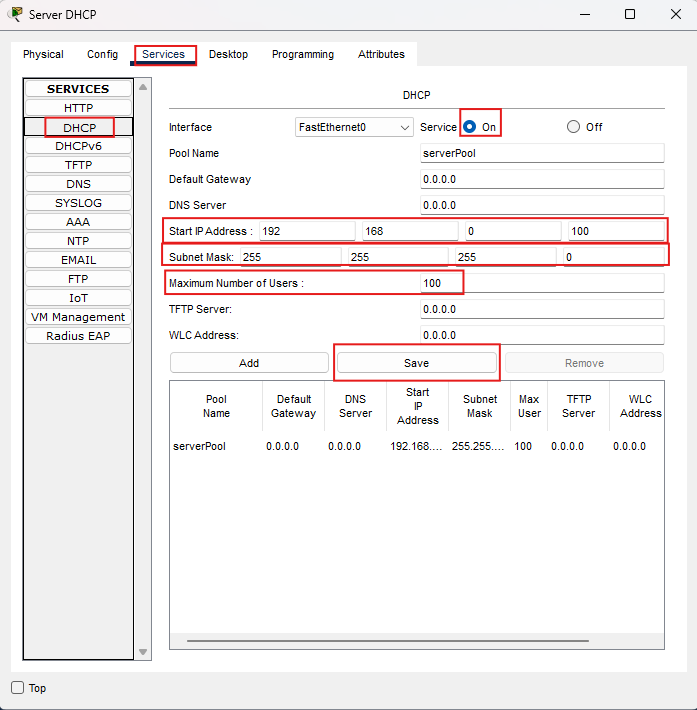

Sul server vai in Services > DHCP, attiva il servizio e definisci il pool. Il pool stabilisce da quale IP iniziano le assegnazioni e quanti client possono riceverlo.

Parametri minimi del pool

Service: On
Pool Name: a scelta (es. serverPool)
Start IP Address: 192.168.0.100
Subnet Mask: 255.255.255.0
Maximum Number of Users: 100

Come ragionare sul range: se il server è 192.168.0.1, di solito lasci “bassi” gli IP per dispositivi infrastrutturali (router, server, stampanti) e fai partire il pool da un valore più alto (es. .100) per i client.

4) Client in DHCP e verifica DORA in Simulation

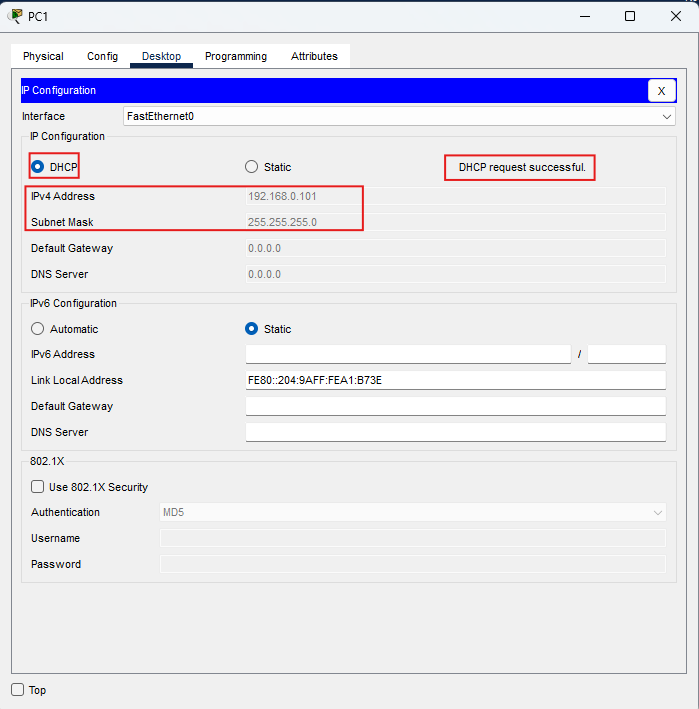

Sul PC vai in Desktop > IP Configuration e seleziona DHCP. Se tutto è corretto, comparirà la conferma e il PC riceverà un indirizzo dal pool.

Controllo rapido: l’IP assegnato deve stare nel range del pool. Se il pool parte da 192.168.0.100, un client tipico avrà 192.168.0.100, .101, .102, ecc.

Modalità Simulation: per osservare DORA, passa a Simulation e invia una richiesta DHCP. Il primo messaggio del client è un broadcast perché il client non ha ancora un IP sorgente valido.

Discover: IP sorgente 0.0.0.0 → broadcast

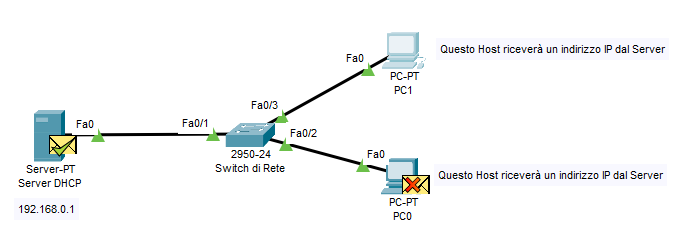

DHCP Discover: SRC IP 0.0.0.0, DST IP 255.255.255.255

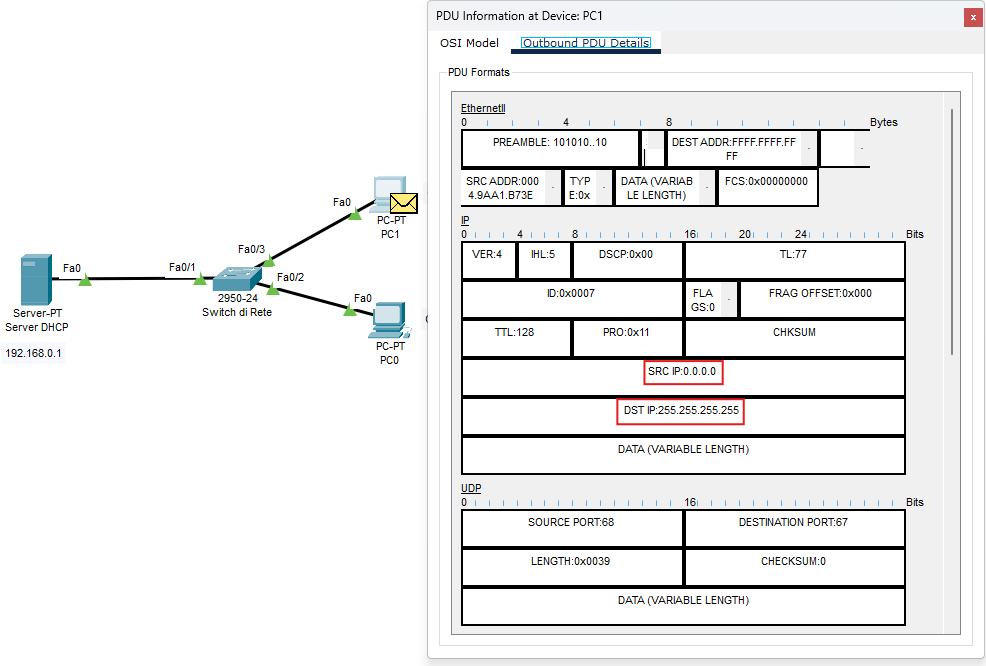

Request: il client richiede l’IP proposto

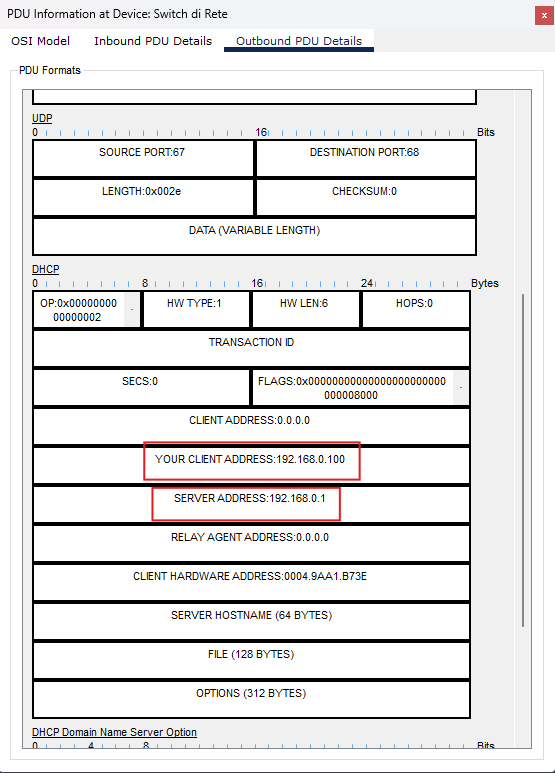

Offer: il server propone un indirizzo

ACK: conferma della lease (indirizzo assegnato)

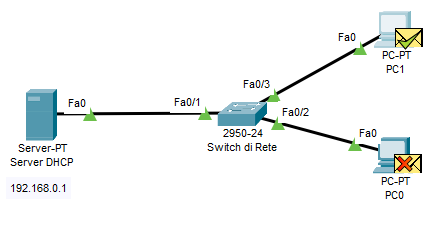

DHCP ACK: your client address e server address

Cosa devi saper leggere nei PDU: nel Discover vedi SRC IP 0.0.0.0 e DST IP 255.255.255.255. Nell’ACK vedi l’IP assegnato al client (campo Your Client Address) e l’IP del server DHCP.

Checklist (se non funziona)

Il server ha IP statico corretto (192.168.0.1/24)?
In Services > DHCP il servizio è su On?
Il pool ha Start IP, Subnet Mask e Max Users coerenti?
Il PC è impostato su DHCP (non Static)?
La topologia è nella stessa LAN (nessun router in mezzo)?

Riepilogo rapido (da ripetere a voce)

Il server DHCP deve avere IP statico (qui 192.168.0.1/24).
Il pool definisce range e numero massimo di client (qui da 192.168.0.100).
Il client in DHCP invia un Discover in broadcast (SRC 0.0.0.0, DST 255.255.255.255).
Il server risponde con Offer, il client conferma con Request, il server chiude con ACK.
In Simulation i PDU ti fanno vedere chiaramente indirizzo proposto e indirizzo assegnato.
