DNS su Cisco Packet Tracer – Esempio completo con Server-PT

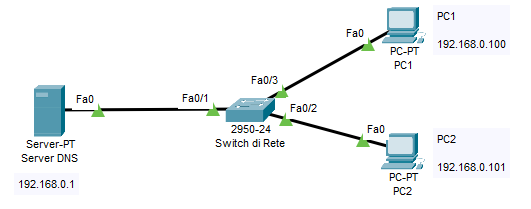

1) Topologia e obiettivo del laboratorio

Scenario minimo: un Server-PT con servizio DNS, uno switch e due PC nella stessa LAN. L’obiettivo è far risolvere un nome (es. pc2) in un indirizzo IP (es. 192.168.0.101).

Piano di indirizzamento

Rete: 192.168.0.0/24
Server DNS: 192.168.0.1
PC1: 192.168.0.100
PC2: 192.168.0.101
DNS sui client: 192.168.0.1

Idea chiave: senza un DNS configurato sul client, la risoluzione nomi non parte. Il PC può pingare un IP, ma non sa “convertire” un nome in IP.

2) Configurazione IP e DNS su PC1 (e PC2)

In questo esempio usiamo IP statici per essere chiari. Su ciascun PC vai in Desktop > IP Configuration e imposta IPv4 Address e Subnet Mask. La parte fondamentale per DNS è il campo DNS Server.

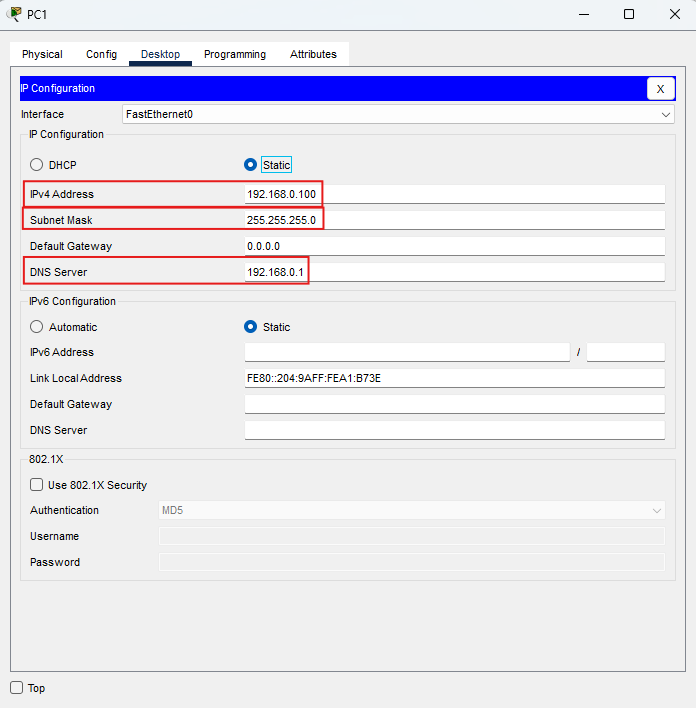

Valori per PC1

IPv4 Address: 192.168.0.100
Subnet Mask: 255.255.255.0
DNS Server: 192.168.0.1

Nota: il default gateway qui può restare vuoto perché non stiamo uscendo dalla LAN. DNS e client sono nella stessa rete.

Controllo logico: se il DNS server non è raggiungibile a livello IP, il client non potrà risolvere. Prima si verifica la connettività (ping al server), poi si verifica la risoluzione.

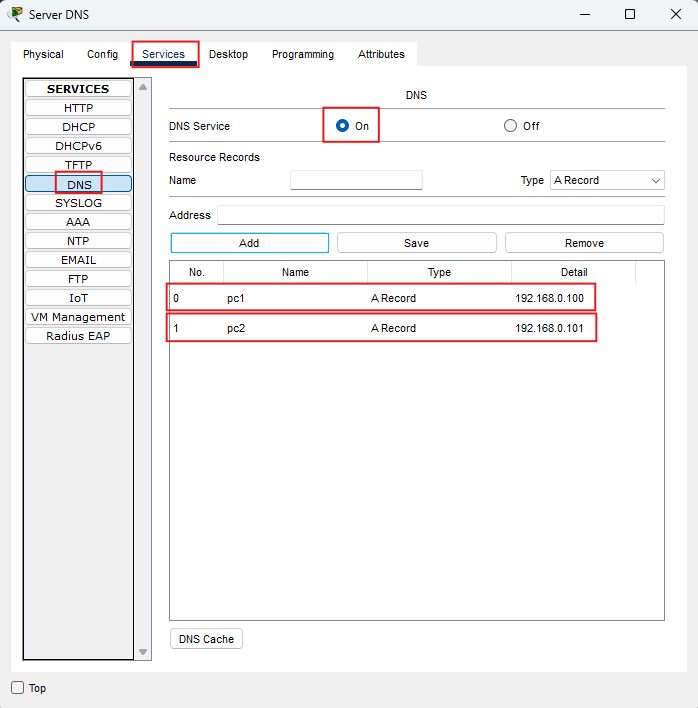

3) Attivare il servizio DNS e creare i record A

Sul Server-PT vai in Services > DNS, attiva il servizio e inserisci i record. Un record A lega un nome a un IPv4.

Record da inserire

pc1 → 192.168.0.100
pc2 → 192.168.0.101

Traduzione: quando un client chiede “pc2?”, il server risponde con l’IP 192.168.0.101.

Attenzione didattica: qui stiamo usando nomi semplici (pc1, pc2) senza dominio. In reti reali si lavora quasi sempre con FQDN (es. pc2.lab.local), ma il concetto del record A è identico.

4) Verifica con nslookup e lettura della query/risposta (PDU)

Dal prompt di PC1 lancia una risoluzione. In Packet Tracer puoi usare nslookup. Se il DNS è configurato correttamente, ottieni la risposta con l’IP associato al nome.

Comando

nslookup pc2

Il client contatta il DNS configurato (192.168.0.1) e chiede il record A per “pc2”.

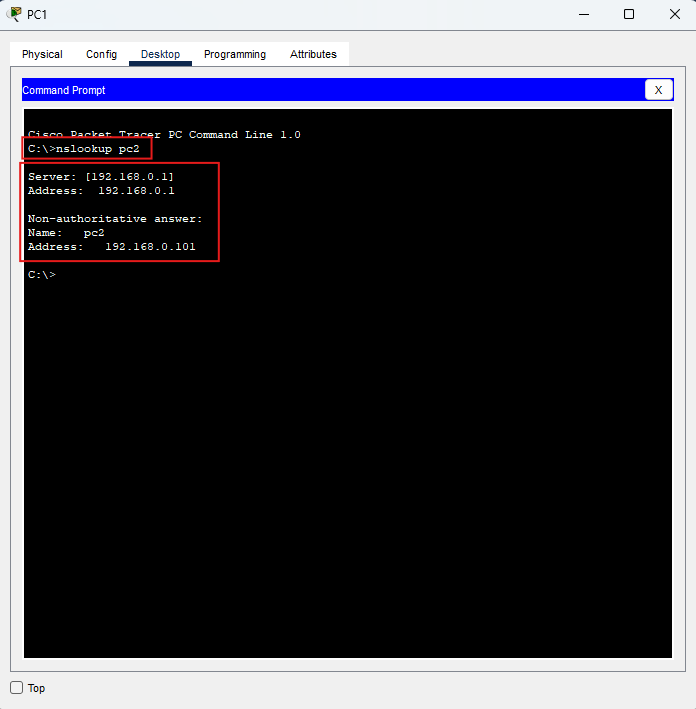

nslookup pc2: risposta con 192.168.0.101

Cosa succede a livello di rete: il PC invia una query DNS al server su UDP/53. La porta sorgente del client è una porta “alta” (effimera), la destinazione è 53.

DNS Request (query verso 192.168.0.1)

PDU: DNS request verso server 192.168.0.1

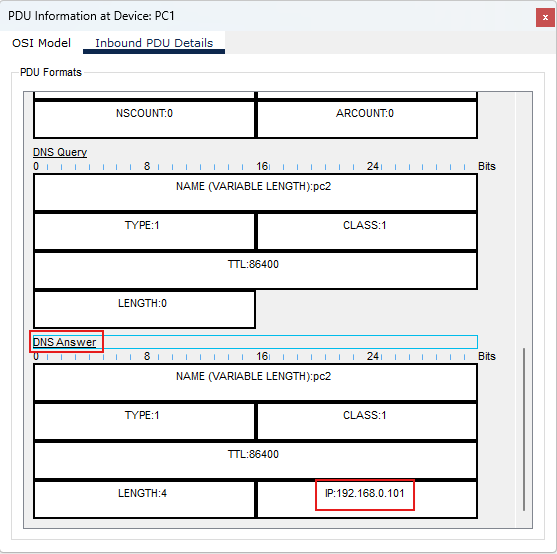

DNS Response (risposta con IP di pc2)

Se non funziona: la prima cosa da controllare è il campo DNS sul PC. Se il DNS server è sbagliato o non raggiungibile, nslookup non risolve anche se i record sul server sono corretti.

Checklist (diagnosi rapida)

PC e server sono nella stessa subnet e con mask corretta (255.255.255.0)?
Il campo DNS Server sui PC è impostato su 192.168.0.1?
In Services > DNS il servizio è su On?
I record A sono corretti (nome e IP)?
In Simulation vedi la query uscire e la risposta tornare?

Riepilogo rapido (da ripetere a voce)

DNS traduce un nome in un IP (record A per IPv4).
Il client deve avere un DNS Server configurato (qui 192.168.0.1).
Il Server-PT deve avere il servizio DNS su On e i record inseriti.
La query viaggia tipicamente su UDP/53 verso il server.
Con nslookup pc2 verifichi che “pc2” venga risolto in 192.168.0.101.
