Apparati di rete
Hardware e livelli del modello ISO/OSI
Apparati e livelli
Gli apparati di rete sono dispositivi hardware che permettono il collegamento, la ripetizione, l'inoltro o l'instradamento dei dati. Ogni apparato opera principalmente a uno o più livelli del modello ISO/OSI.
| Apparato | Livello prevalente | Funzione principale |
|---|---|---|
| NIC | Fisico / collegamento dati | Collega l'host alla rete e usa un indirizzo MAC |
| Hub | Fisico | Ripete il segnale verso tutte le porte |
| Switch / bridge | Collegamento dati | Inoltra le trame usando gli indirizzi MAC |
| Router | Rete | Instrada pacchetti tra reti differenti |
| Access point | Fisico / collegamento dati | Collega dispositivi wireless alla LAN cablata |
NIC
La scheda di rete consente a un host di collegarsi alla rete locale. Ogni NIC ha un indirizzo fisico univoco chiamato MAC address.
Apri la pagina dedicata alla NICHub

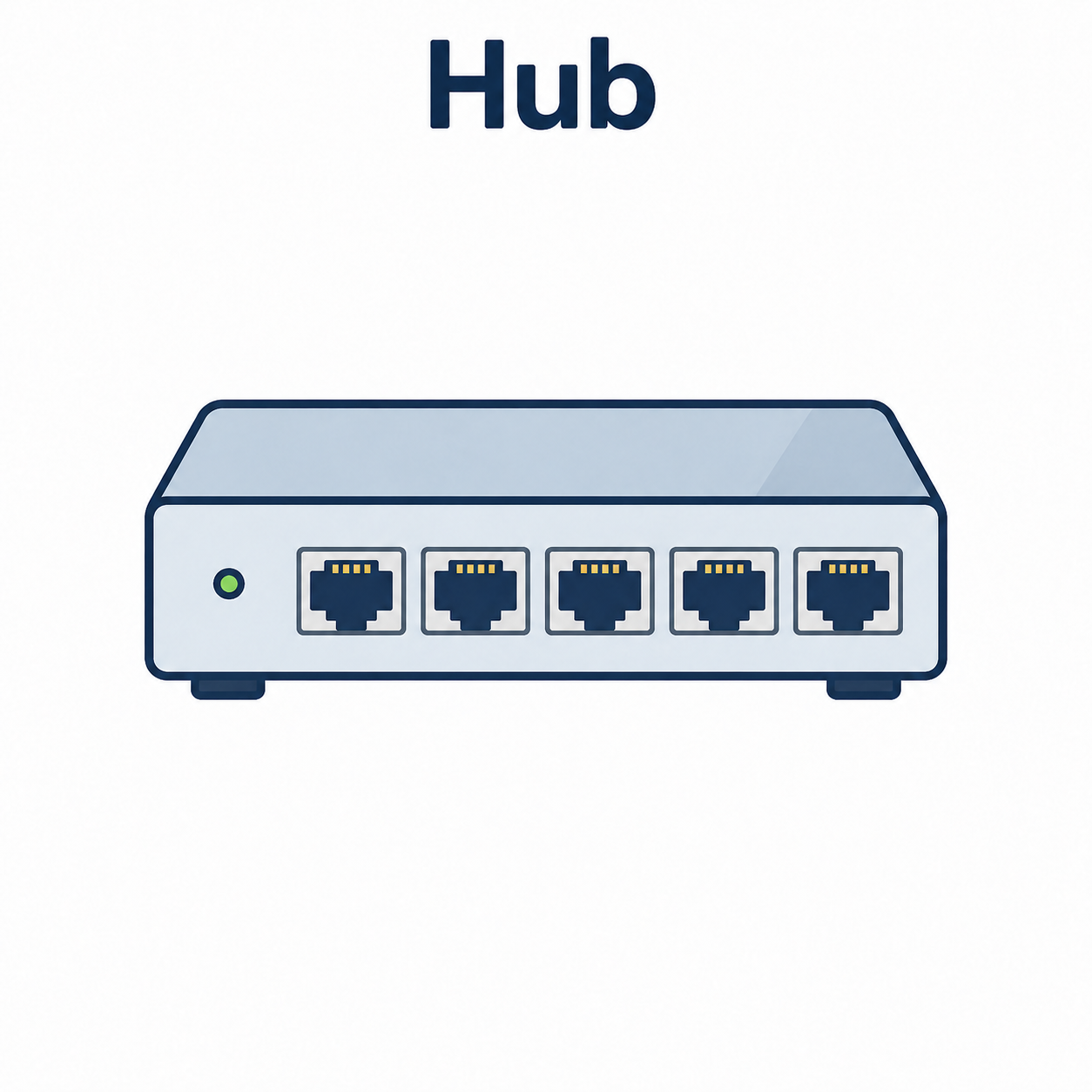

L'hub riceve un segnale su una porta e lo ritrasmette sulle altre porte. Si comporta come un ripetitore multiporta.
- non interpreta indirizzi MAC;
- non sceglie il destinatario reale;
- aumenta il traffico superfluo e oggi è quasi sempre sostituito dallo switch.
Switch e bridge

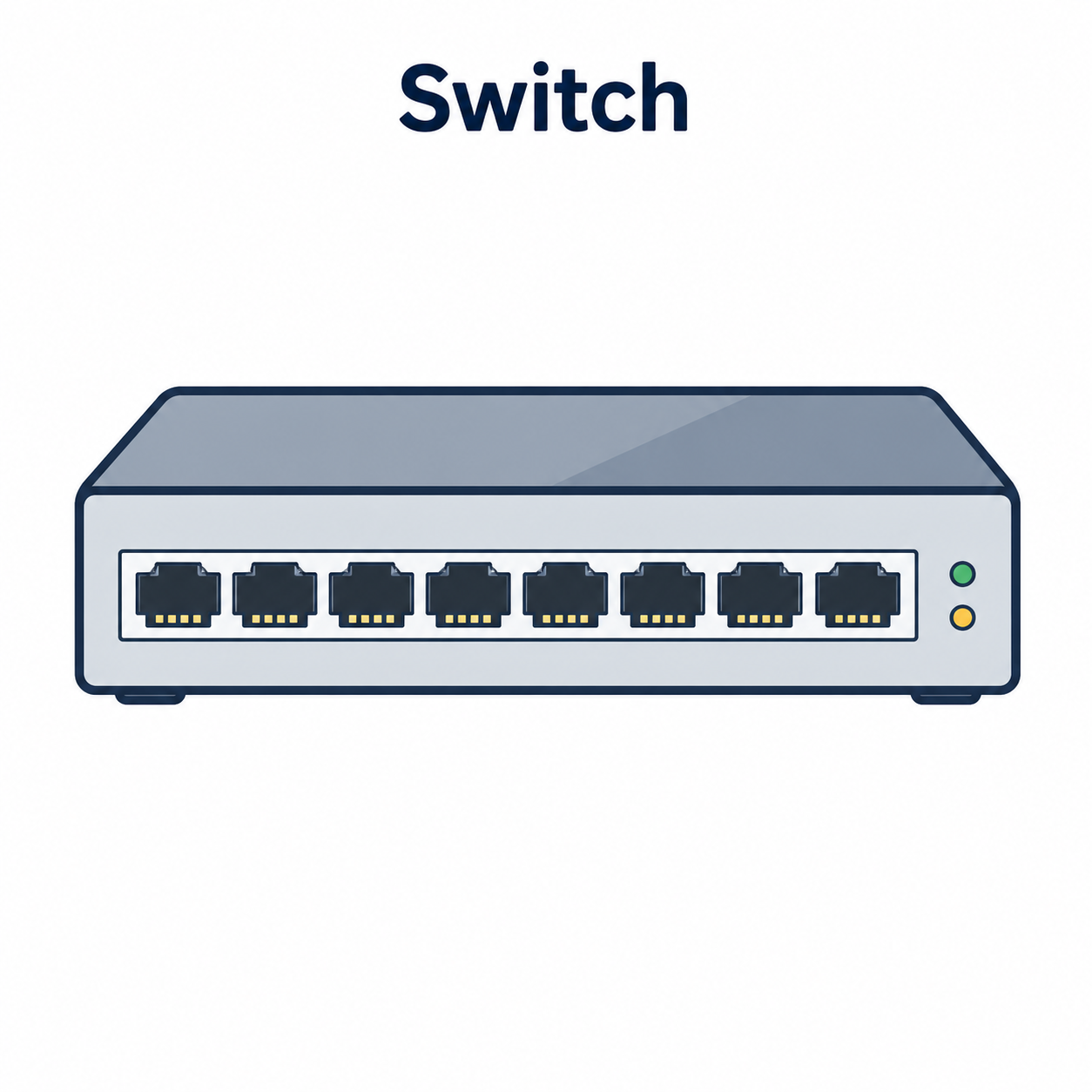

Lo switch analizza le trame ricevute e le inoltra verso la porta corretta, riducendo il traffico inutile nella rete. Il bridge ha una funzione simile, ma in genere collega pochi segmenti di rete.
- usa gli indirizzi MAC;
- lavora principalmente al livello di collegamento dati;
- è l'apparato centrale tipico delle LAN moderne.
Router

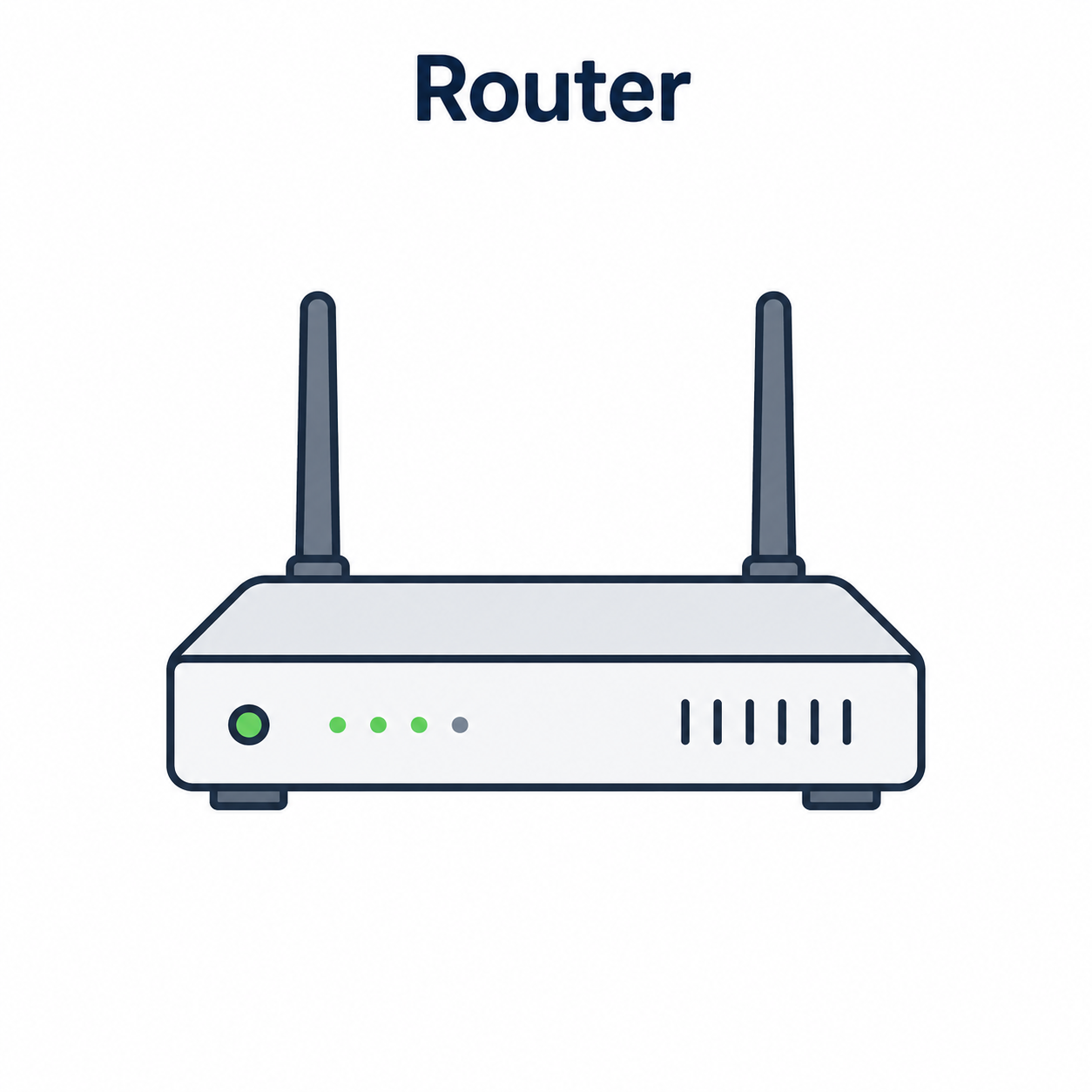

Il router collega reti diverse e decide il percorso dei pacchetti in base agli indirizzi di rete. In una rete domestica o scolastica permette alla LAN di raggiungere altre reti, per esempio Internet.
- lavora al livello di rete;
- separa domini di broadcast diversi;
- inoltra pacchetti tra reti con indirizzamenti differenti.
Access point

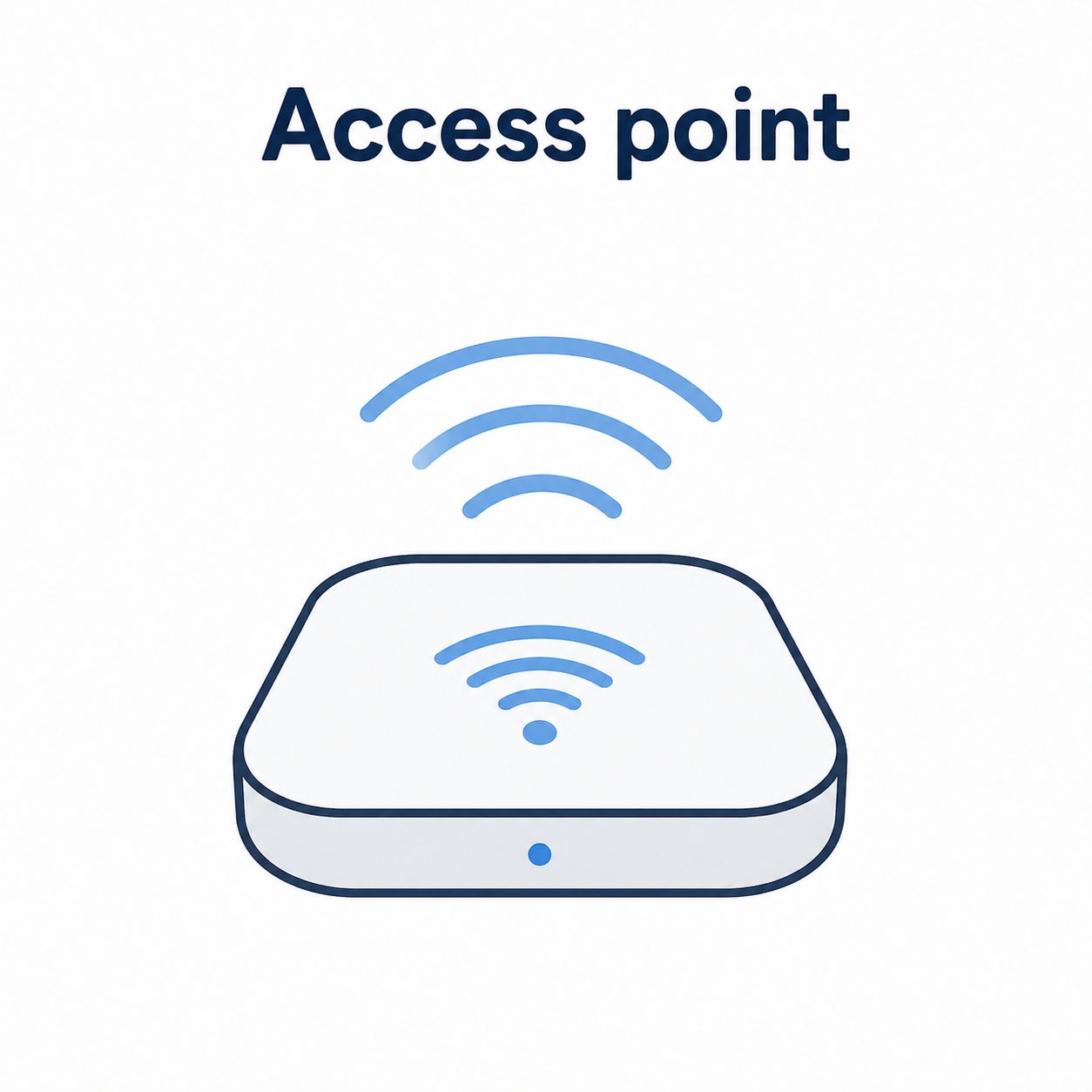

L'access point collega la parte wireless della rete alla LAN cablata. Permette ai dispositivi Wi-Fi di accedere alla rete locale.
- funziona come ponte tra mezzo radio e rete cablata;
- gestisce l'associazione dei client wireless;
- non va confuso con il router, anche se nei dispositivi domestici le funzioni sono spesso integrate nello stesso apparato.
