Cavi Ethernet STP e UTP
Vantaggi, svantaggi e applicazioni nelle reti LAN
Introduzione
Importanza dei cavi Ethernet nelle reti LAN
I cavi Ethernet garantiscono comunicazione stabile, veloce e sicura tra dispositivi. Nonostante l’ampia diffusione del wireless, restano fondamentali soprattutto in contesti professionali, dove stabilità e velocità di trasferimento sono critiche. La loro resistenza alle interferenze e l’affidabilità nella trasmissione dati li rende insostituibili in molte situazioni.
Concetti principali
Esistono diverse tipologie di cavi Ethernet, ciascuna con caratteristiche, vantaggi e svantaggi. Tra i più diffusi troviamo i cavi a coppia intrecciata (Twisted Pair), che si dividono principalmente in Shielded Twisted Pair (STP) e Unshielded Twisted Pair (UTP). Il confronto tra STP e UTP riguarda specifiche, applicazioni tipiche e contesti in cui è preferibile scegliere l’uno o l’altro, in base alle prestazioni richieste dalla rete LAN.
Cos’è un cavo a coppia intrecciata (Twisted Pair)
Il termine “cavo a coppia intrecciata” (Twisted Pair) può sembrare complesso, ma descrive una soluzione molto diffusa e versatile nelle reti: semplicità costruttiva e prestazioni spesso sorprendenti.

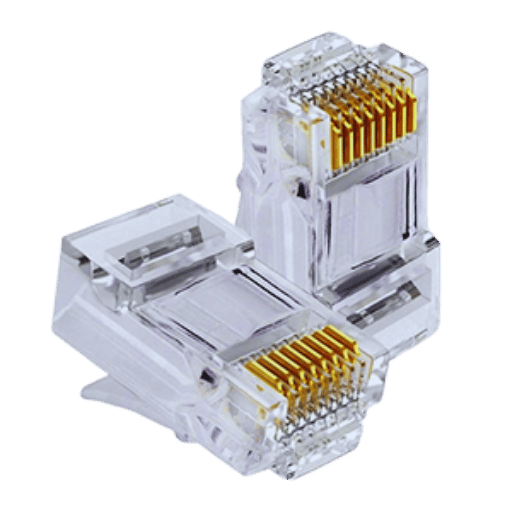

Il connettore RJ-45 si usa sia con cavi UTP sia con cavi STP/FTP. Nei cavi schermati serve un connettore schermato e una corretta messa a terra, altrimenti la schermatura perde gran parte della sua efficacia contro le interferenze.
Il cavo è composto da due fili di rame intrecciati tra loro. L’intreccio non è estetico: serve a ridurre l’interferenza elettromagnetica tra fili adiacenti. In un cavo standard, fili paralleli possono interferire a causa delle emissioni elettromagnetiche generate durante la trasmissione dati. Intrecciando i fili, le interferenze tendono ad annullarsi: in un tratto un filo sta sopra l’altro, nel tratto successivo si invertono le posizioni. Un cavo Ethernet può contenere più coppie (in base alla categoria e alle esigenze), racchiuse in un involucro protettivo.
La trasmissione avviene tramite segnali elettrici sui fili di rame. A differenza di cavi coassiali o altre soluzioni, i Twisted Pair non richiedono schermature pesanti per funzionare efficacemente: il design li rende naturalmente resistenti alle interferenze (entro certi limiti).
- Costo: semplicità costruttiva → costo inferiore, ideale per installazioni ampie.
- Flessibilità: leggeri e flessibili, adatti anche a spazi complessi o angusti.
- Resistenza alle interferenze: l’intreccio riduce interferenze elettromagnetiche → trasmissione più stabile.
- Facilità di installazione: pochi strumenti specializzati, manutenzione minima.
Cavi Shielded Twisted Pair (STP)
Quando le interferenze elettromagnetiche possono compromettere l’integrità della comunicazione, si utilizza una soluzione più robusta: lo Shielded Twisted Pair (STP). La presenza di schermatura offre protezione superiore rispetto ai Twisted Pair tradizionali.
Il cavo STP è una variante progettata per aumentare la protezione dalle interferenze elettromagnetiche esterne. La differenza principale rispetto all’UTP è la schermatura.
- Coppie intrecciate: al nucleo, contiene coppie intrecciate di rame come l’UTP.
- Schermatura individuale: ogni coppia può essere avvolta da una schermatura metallica (spesso alluminio) per proteggere ogni coppia dalle interferenze.
- Schermatura totale: l’intero gruppo di coppie può avere una seconda schermatura per un ulteriore livello di protezione.
- Guaina esterna: guaina protettiva (spesso PVC o simili) che protegge schermature e coppie da danni fisici e fattori esterni.
- Ambienti ad alta interferenza elettromagnetica: ospedali, impianti industriali, vicino a apparecchiature con forti emissioni EMI.
- Reti ad alta velocità: quando velocità e integrità dei dati sono cruciali, riduce errori e perdita pacchetti dovuti a interferenze.
- Installazioni esterne: soprattutto al chiuso, ma la robustezza può renderlo adatto anche a specifiche installazioni esterne quando serve protezione dalle interferenze.
- Data center: molte connessioni parallele e stabilità fondamentale: la schermatura offre sicurezza aggiuntiva per mantenere la rete al massimo.
Cavi Unshielded Twisted Pair (UTP)
I cavi UTP sono i più diffusi nelle reti locali (LAN), grazie a flessibilità, costo contenuto e facilità di installazione. Non hanno schermatura aggiuntiva intorno alle coppie o all’intero fascio, a differenza degli STP.
Un cavo UTP è formato da coppie di fili di rame intrecciati e racchiusi in una guaina esterna. La sua caratteristica distintiva è l’assenza di schermatura metallica aggiuntiva.
- Coppie intrecciate: il nucleo contiene coppie di fili intrecciati che riducono il crosstalk e migliorano la stabilità del segnale.
- Codice colori: ogni coppia ha una colorazione standard, utile per identificazione, terminazione e cablaggio corretto.
- Guaina esterna: protegge le coppie da piccoli urti, piegature e agenti esterni durante l’installazione.
- Nessuna schermatura: è più leggero, flessibile ed economico, ma meno protetto dalle interferenze esterne rispetto a STP.
- Reti domestiche: ideale in ambienti con poche interferenze, per collegare PC, smart TV, console, stampanti e altri dispositivi.
- Piccoli e medi uffici: rappresenta spesso il miglior compromesso tra costo, facilità di posa e prestazioni.
- Telefonia e cablaggi interni: può essere usato anche per trasportare segnali vocali o dati in impianti strutturati semplici.
- Sistemi di sicurezza: è comune in molte installazioni con telecamere IP e apparati di rete dove le interferenze non sono elevate.
Confronto tra STP e UTP: pro e contro
STP e UTP sono molto diffusi grazie all’efficacia nella trasmissione dati. La scelta non è sempre immediata e dipende dall’applicazione e dal contesto. Qui un confronto diretto dei principali aspetti.
| Fattore | STP | UTP |
|---|---|---|
| Velocità e larghezza di banda | Schermatura → prestazioni stabili anche con elevate interferenze; può tradursi in maggiore banda/velocità in tali scenari. | In ambienti senza interferenze significative, un UTP di alta categoria può offrire prestazioni paragonabili; con EMI le prestazioni possono degradare. |
| Immunità alle interferenze (EMI) | Forza principale: schermatura che protegge dalle interferenze esterne; ideale vicino a macchinari, linee elettriche o altri cavi dati. | L’intreccio riduce crosstalk e interferenze tra coppie, ma è più suscettibile alle interferenze esterne rispetto all’STP. |
| Distanza massima | In generale paragonabile all’UTP; può variare in base all’applicazione e al livello di interferenza. | Spesso fino a 100 metri (soprattutto alta categoria) prima di richiedere ripetitore o amplificazione del segnale. |
| Flessibilità e installazione | Schermatura aggiuntiva → spesso più rigido e meno flessibile; installazione più impegnativa in spazi ristretti. | Molto flessibile e maneggevole; facile da installare e gestire, motivo della diffusione in casa e uffici. |
| Costi | Costi superiori (schermatura e costruzione più complessa) rispetto a UTP di categoria comparabile. | Vantaggio: costo contenuto; scelta economica dove le EMI non sono una preoccupazione primaria. |
Fattori da considerare nella scelta tra STP e UTP
La scelta non è una semplice preferenza: condizioni e requisiti influenzano direttamente l’affidabilità della rete. Di seguito gli elementi chiave.
- Interferenze elettromagnetiche (EMI): macchinari industriali, linee elettriche o altri cavi dati. In alta EMI spesso meglio STP: la schermatura protegge dalla maggior parte delle interferenze esterne.
- Distanza: STP e UTP possono gestire distanze simili, ma in ambienti con interferenze l’UTP può degradare più rapidamente vicino ai limiti; STP può offrire margine di sicurezza.
- Condizioni fisiche: in spazi ristretti/complessi può favorire UTP (più flessibile e maneggevole rispetto a STP).
- Esigenze di banda: valutare categoria superiore (STP o UTP). In ambienti con interferenze, STP di alta categoria può dare prestazioni più costanti.
- Velocità molto elevate: l’ambiente privo di interferenze diventa cruciale; in tali scenari STP può avere vantaggio.
- Investimento iniziale: UTP tende a costare meno di STP di categoria simile; scelta popolare per casa e piccole imprese.
- Costi a lungo termine: in alta interferenza, STP può far risparmiare: UTP in tali ambienti può aumentare manutenzione, riparazioni o sostituzioni.
Casi d’uso ed esempi pratici
La teoria è fondamentale, ma gli scenari reali aiutano a scegliere. Qui esempi tipici in cui STP o UTP risultano più appropriati.
- Ambienti industriali: fabbriche e ambienti ricchi di macchinari/motori che generano interferenze. STP protegge e mantiene integrità dati.
- Uffici densamente cablati: grandi edifici o data center con molti cavi paralleli per lunghe distanze: aumenta il rischio di crosstalk; STP lo riduce.
- Prossimità a linee ad alta tensione: vicino a linee elettriche ad alta tensione o luci al neon: la schermatura protegge dai disturbi indotti.
- Reti ad alta velocità in ambienti critici: transazioni finanziarie, operazioni mediche telemetriche e attività critiche: anche minima interferenza può avere conseguenze; STP offre protezione supplementare per dati rapidi e senza errori.
- Reti domestiche: poca interferenza; UTP efficace, meno costoso e più flessibile, installazione più semplice.
- Piccoli uffici: elettronica/macchinari limitati e pochi fasci di cavi: ottimo equilibrio tra costo e performance.
- Budget limitati: scuole, no-profit e istituzioni con vincoli economici: se non serve STP per motivi ambientali, UTP è affidabile senza gravare sul bilancio.
- Installazioni temporanee: fiere, mostre, campi estivi: più facile da installare/disinstallare e spesso più economico in caso di danni/usura.
Simulatore di crimpatura RJ45
Esercitazione interattiva su ordine dei fili, standard T568A/T568B, cavo dritto e cavo incrociato.
Scelta del cavo
Banco di crimpatura
Connettore A
T568BConnettore B
T568BFili disponibili per il connettore A
Fili disponibili per il connettore B
Standard T568A e T568B
| Pin | T568A | T568B |
|---|---|---|
| 1 | bianco/verde | bianco/arancione |
| 2 | verde | arancione |
| 3 | bianco/arancione | bianco/verde |
| 4 | blu | blu |
| 5 | bianco/blu | bianco/blu |
| 6 | arancione | verde |
| 7 | bianco/marrone | bianco/marrone |
| 8 | marrone | marrone |
Obiettivo dell'attività
Il simulatore evidenzia la differenza tra cavo dritto e cavo incrociato osservando l'ordine dei conduttori nei due connettori RJ45.
La crimpatrice reale resta indispensabile per l'attività pratica; il modello serve a memorizzare sequenza dei colori, numerazione dei pin e differenza tra configurazioni.
Riepilogo rapido
- Ethernet nelle LAN: cavi ancora fondamentali per stabilità, velocità e affidabilità.
- Twisted Pair: coppie intrecciate riducono interferenze e crosstalk; costo basso, flessibili, facili da installare.
- STP: schermatura (anche per singola coppia e/o totale) → migliore immunità alle EMI; più rigido e più costoso; ottimo in ambienti critici e ad alta interferenza.
- UTP: senza schermatura → più economico e maneggevole; ottimo in casa e piccoli uffici quando le interferenze non sono rilevanti.
- Confronto chiave: STP vince su interferenze e stabilità in ambienti “difficili”; UTP vince per costo e facilità di posa.
- Scelta: considerare ambiente (EMI/distanza/spazi), prestazioni richieste e budget (anche nel lungo periodo).
- Esempi: STP per industria, data center, linee ad alta tensione, reti critiche; UTP per domestico, piccoli uffici, budget limitati e installazioni temporanee.
