Classificazione e topologie delle reti

Estensione geografica e struttura dei collegamenti

LAN, MAN, WAN e principali forme di organizzazione dei nodi

Classificazione per estensione

Una rete può essere classificata in base all'area geografica che copre. Questa classificazione aiuta a capire scala, tecnologie e apparati coinvolti.

Tipo Estensione Esempi
LAN Locale: stanza, laboratorio, edificio, scuola, ufficio Rete del laboratorio, rete domestica, rete aziendale interna
MAN Metropolitana: quartiere, città o area urbana Rete cittadina, collegamento tra sedi nello stesso territorio
WAN Geografica: regioni, nazioni o continenti Collegamenti tra sedi lontane, dorsali di operatori, Internet

Che cos'è una topologia

La topologia descrive come sono disposti e collegati i nodi di una rete. Può riferirsi alla disposizione fisica dei cavi oppure al percorso logico seguito dai dati.

Bus

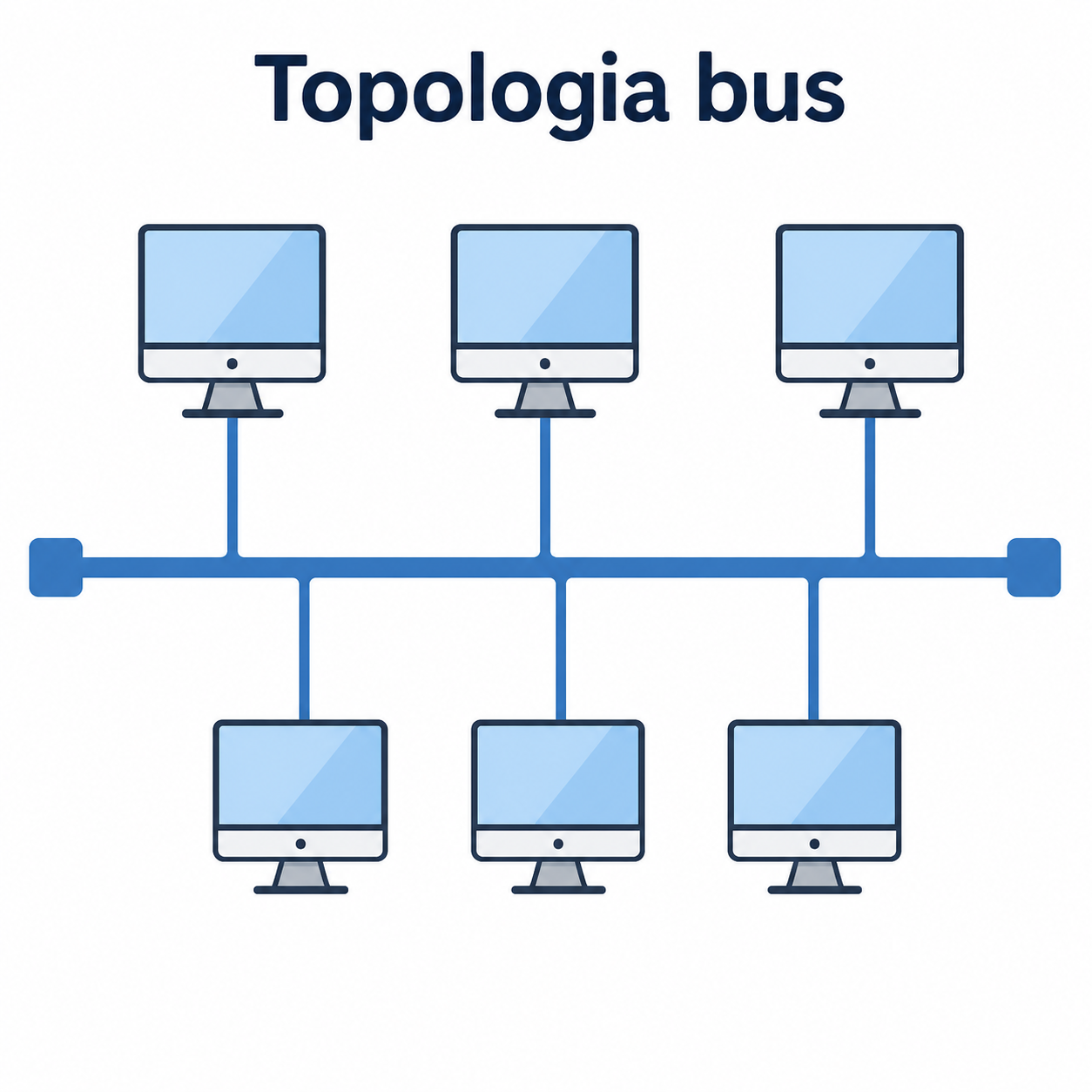

Schema di topologia a bus

Tutti gli host condividono un unico cavo principale, detto backbone.

  • struttura semplice e poco costosa;
  • il segnale trasmesso da un host raggiunge tutti gli altri host;
  • se due host trasmettono insieme, i segnali possono sovrapporsi;
  • se si interrompe il cavo principale, la rete si blocca;
  • su tratte lunghe possono servire repeater per compensare l'attenuazione;
  • oggi non si usa quasi piu' nelle LAN per sicurezza, collisioni e bassa robustezza.

Anello

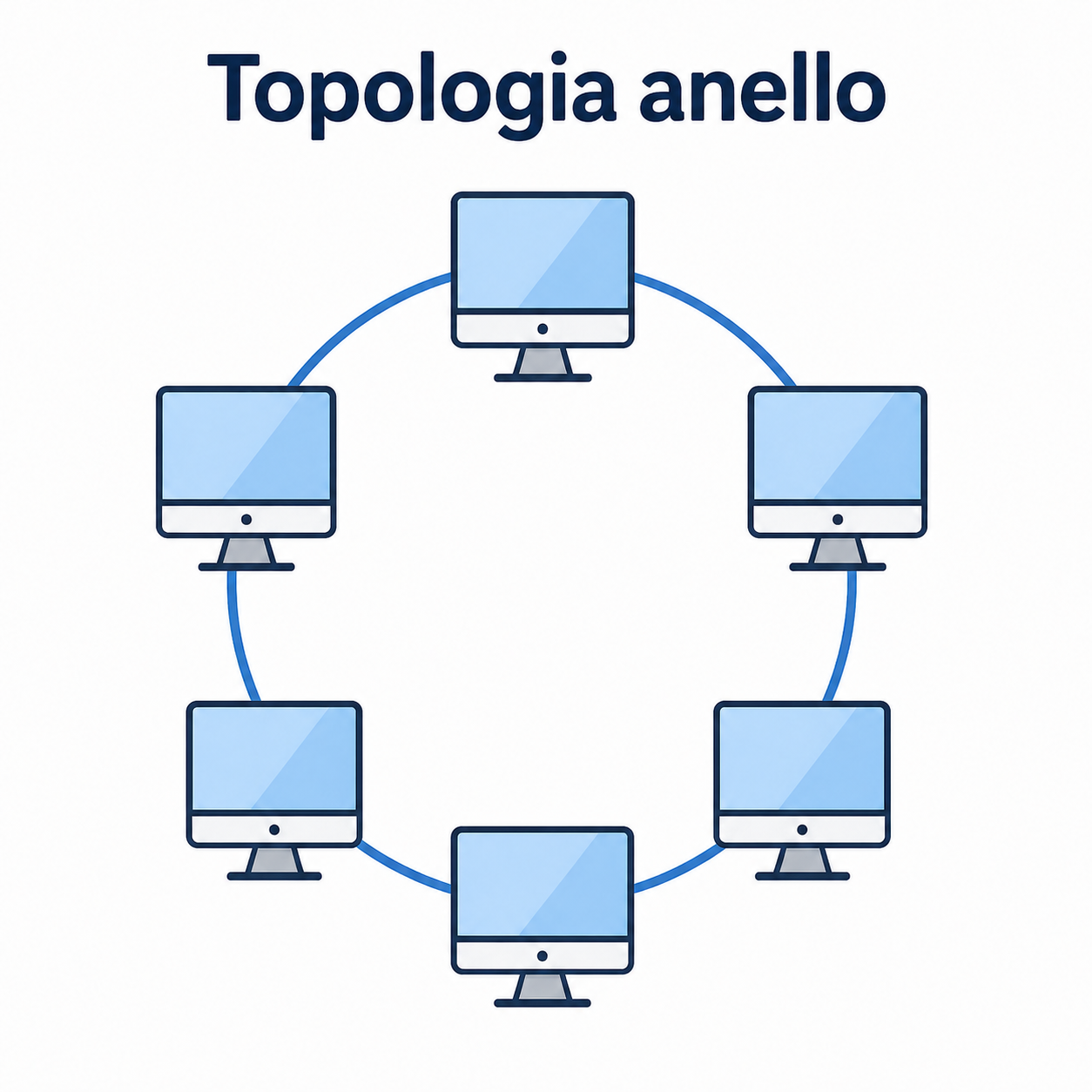

Schema di topologia ad anello

Ogni host è collegato al precedente e al successivo, formando un circuito chiuso.

  • i dati passano da un nodo all'altro;
  • può essere previsto un secondo anello di riserva;
  • storicamente usata in alcune LAN;
  • nelle MAN può essere utile per motivi di ridondanza.

Stella

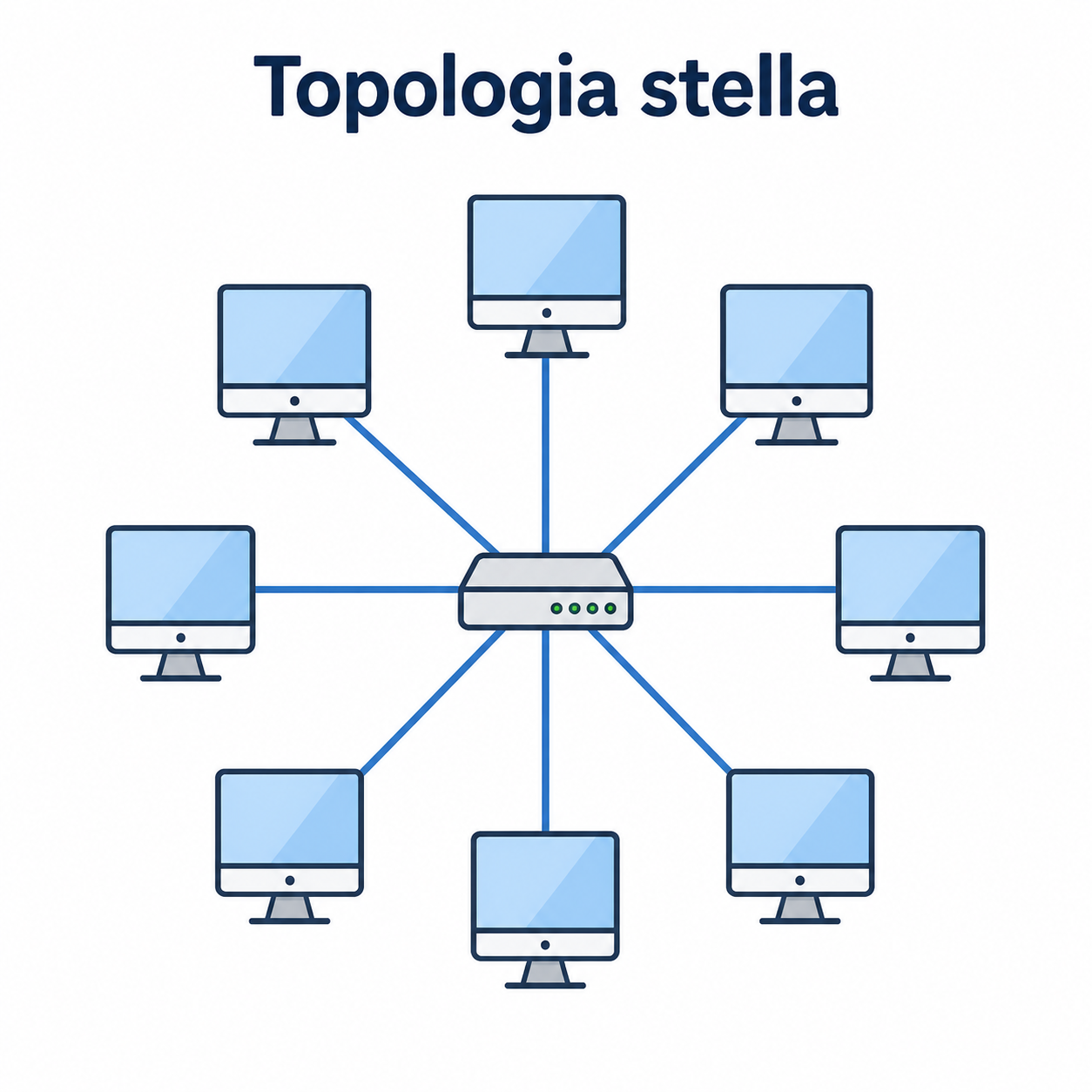

Schema di topologia a stella

Tutti gli host sono collegati a un apparato centrale, di solito uno switch.

  • un guasto a un singolo cavo non ferma tutta la rete;
  • è semplice aggiungere o spostare dispositivi;
  • richiede più cavi rispetto al bus;
  • l'apparato centrale è un punto critico.

Stella estesa o albero

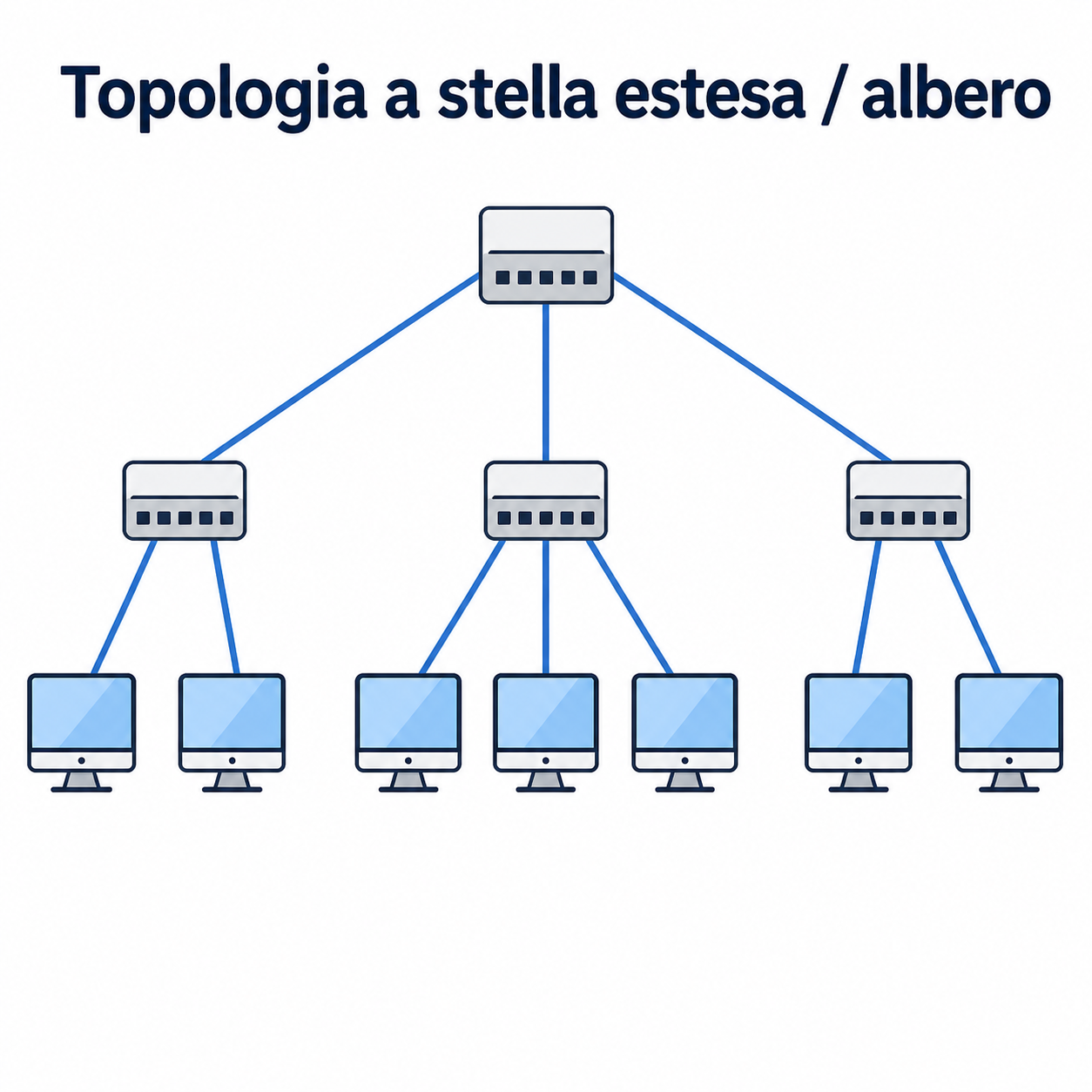

Schema di topologia a stella estesa o ad albero

È formata collegando più stelle in modo gerarchico.

  • si adatta bene a edifici, scuole, aziende e campus;
  • organizza la rete in livelli come accesso, distribuzione e core;
  • è scalabile e ordinata;
  • è molto diffusa nelle LAN moderne.

Maglia completa

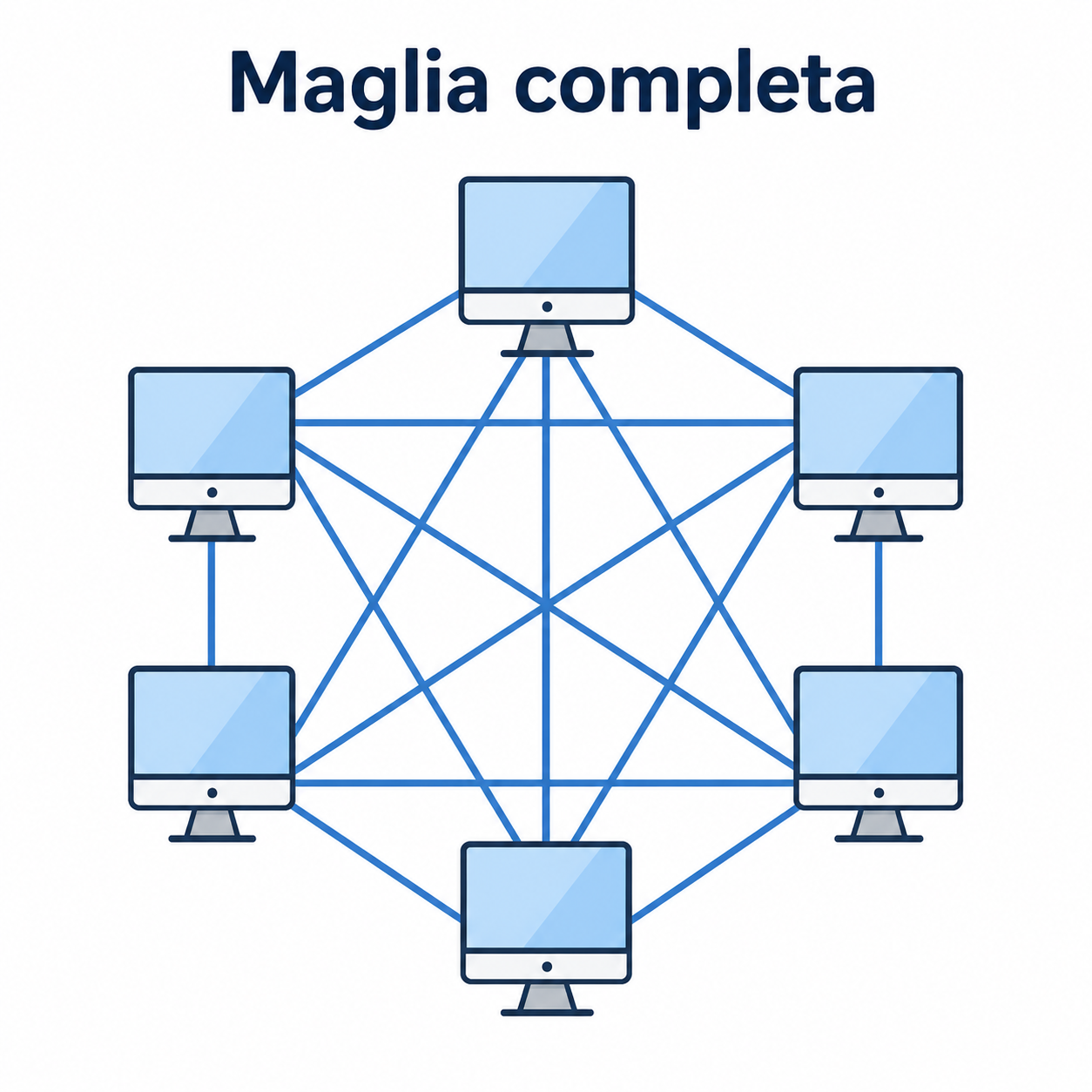

Schema di topologia a maglia completa

Ogni nodo è collegato direttamente a tutti gli altri nodi.

  • massima tolleranza ai guasti;
  • molti percorsi alternativi;
  • numero di collegamenti molto elevato;
  • adatta solo a pochi nodi strategici, per esempio in alcune WAN.

Maglia parziale

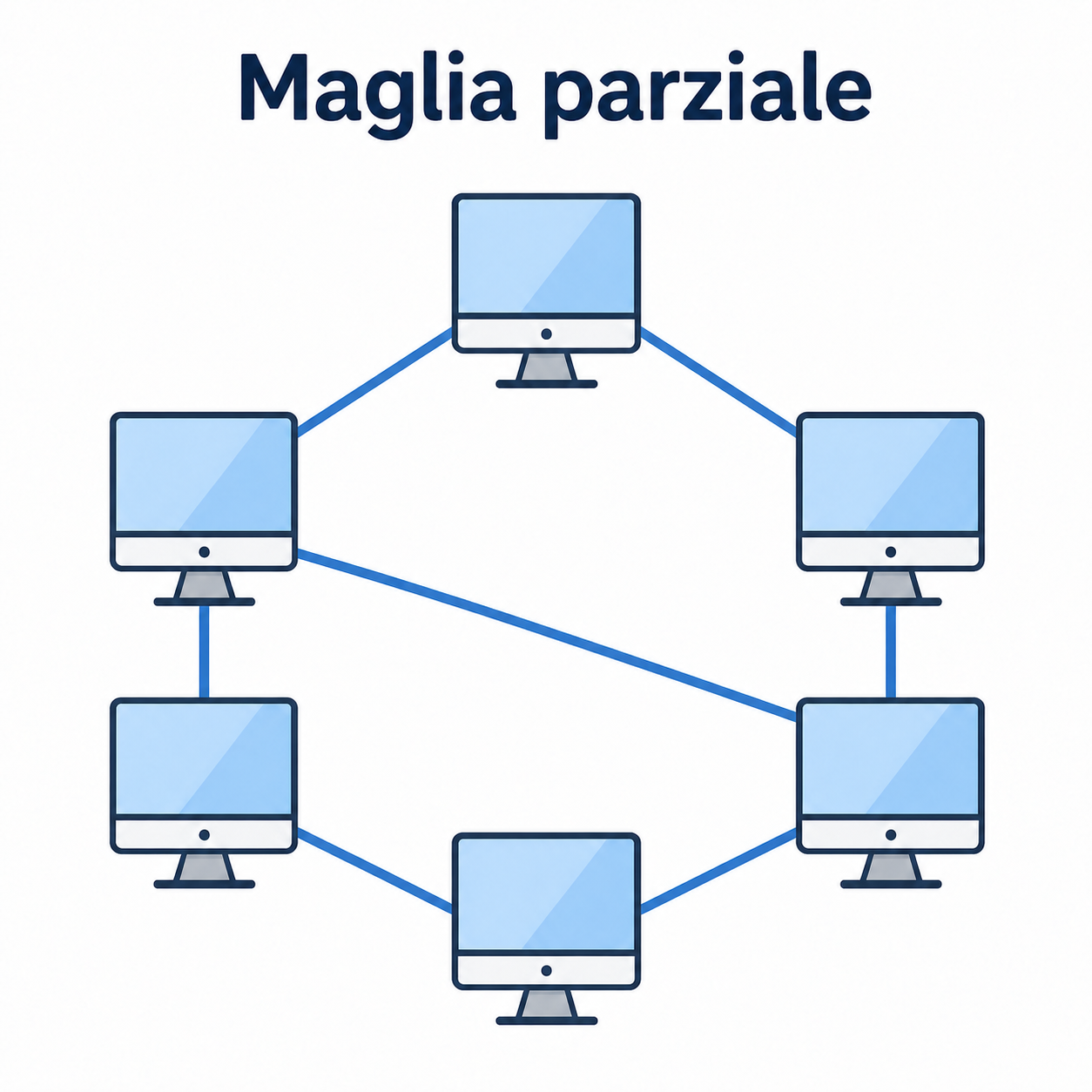

Schema di topologia a maglia parziale

Solo alcuni nodi sono collegati direttamente tra loro.

  • costa meno della maglia completa;
  • mantiene percorsi alternativi;
  • offre un buon compromesso tra affidabilità e costo;
  • è frequente nelle reti geografiche.
Nelle reti reali le topologie vengono spesso combinate: una LAN scolastica può essere a stella estesa, mentre i collegamenti tra sedi possono usare forme di maglia parziale.

Broadcast e collisioni nelle topologie

Quando si studia una topologia non basta guardare la forma dei collegamenti. Bisogna chiedersi anche come circolano i frame: a un solo host, a un gruppo, oppure a tutti gli host della LAN.

Unicast

Il frame è destinato a un solo indirizzo MAC. È il caso normale di una comunicazione tra due host, per esempio da PC1 a PC2.

Multicast

Il frame è destinato a un gruppo di host. Non è per tutti, ma nemmeno per un solo dispositivo.

Broadcast

Il frame è destinato a tutti gli host della LAN. In Ethernet l'indirizzo MAC di broadcast è FF:FF:FF:FF:FF:FF; una richiesta ARP funziona così.

Dominio di broadcast

Il dominio di broadcast è l'insieme dei dispositivi che ricevono lo stesso frame broadcast. In una LAN con uno switch, senza VLAN, il broadcast raggiunge tutti gli host collegati a quello switch.

Un router ferma il broadcast di livello 2: se PC1 invia una richiesta ARP nella propria LAN, gli host dell'altra LAN non la ricevono. Anche le VLAN separano i broadcast: ogni VLAN forma un proprio dominio.

Nella topologia a bus bisogna distinguere bene due idee: il segnale fisico viene ricevuto da tutti gli host collegati al cavo, ma la trama viene accettata solo dall'interfaccia che riconosce il proprio MAC come destinatario. Gli altri host leggono l'intestazione e scartano la trama.

Dominio di collisione

Il dominio di collisione è la parte di rete in cui due trasmissioni simultanee possono sovrapporsi sullo stesso mezzo fisico. Questo problema riguarda soprattutto reti a bus, hub e collegamenti Ethernet half-duplex.

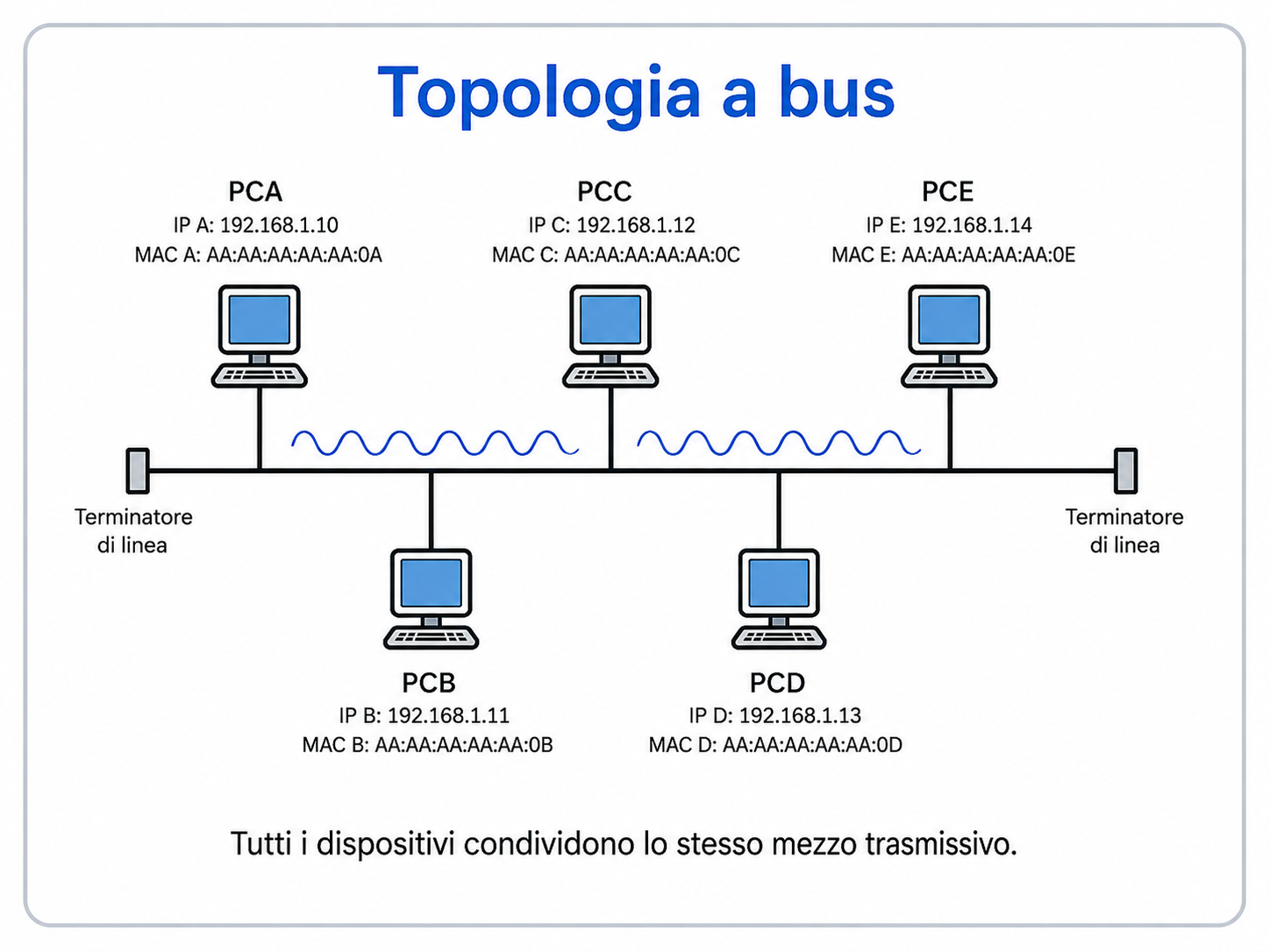

Topologia a bus con PC usata per spiegare una collisione

Esempio sulla topologia a bus

Nel bus tutti i PC condividono lo stesso cavo. Se PC1 trasmette verso PC2 e quasi nello stesso istante PC3 trasmette verso PC4, i due segnali viaggiano sullo stesso mezzo.

Quando i segnali si sovrappongono, nessuno dei due frame è più leggibile: si ha una collisione. Nelle vecchie Ethernet half-duplex questo caso veniva gestito con CSMA/CD: i nodi interrompevano la trasmissione, aspettavano un tempo casuale e riprovavano.

Scenario Dominio di collisione Dominio di broadcast
Bus o hub uno solo: tutti condividono lo stesso mezzo uno solo
Switch senza VLAN uno per ogni collegamento verso una porta dello switch uno solo
Due LAN collegate da router dipende dagli apparati presenti nelle singole LAN due: il router non inoltra il broadcast Ethernet
Switch con due VLAN uno per ogni collegamento verso una porta dello switch due: una VLAN, un dominio di broadcast

Esercizio: collisioni e broadcast

Osserva gli scenari e indica quanti domini di collisione e quanti domini di broadcast sono presenti. Poi spiega quale apparato cambia il risultato.

Scenario A - Hub

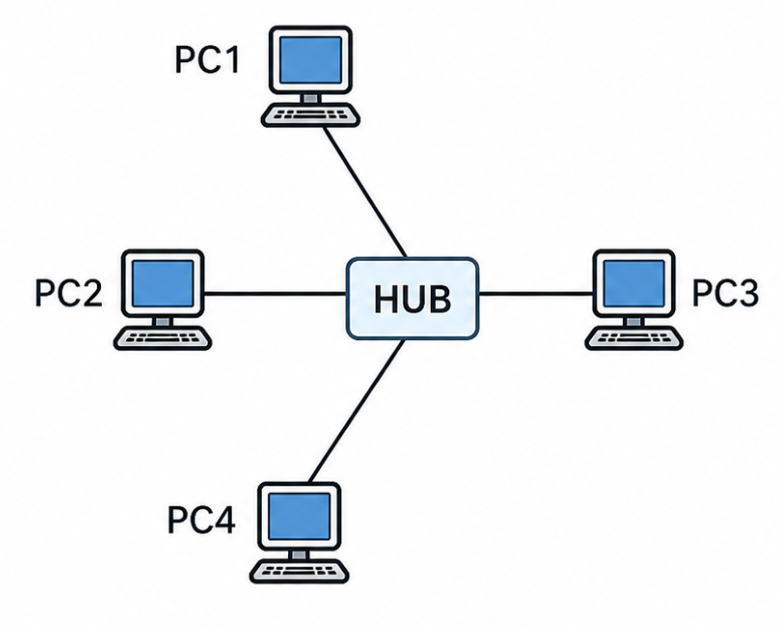

Scenario A: quattro PC collegati a un hub

Tutti i PC condividono lo stesso apparato di livello 1.

Scenario B - Switch

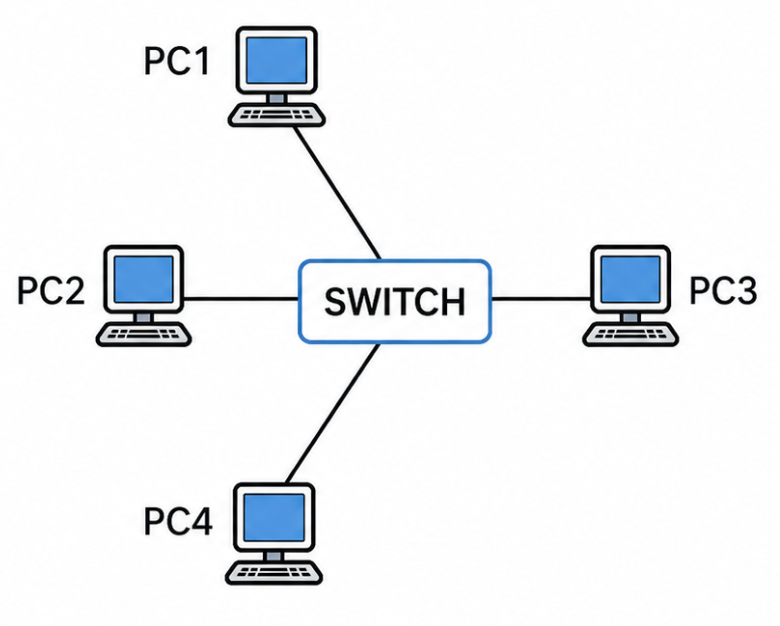

Scenario B: quattro PC collegati a uno switch

Ogni PC è collegato a una porta diversa dello switch.

Scenario C - Due LAN e router

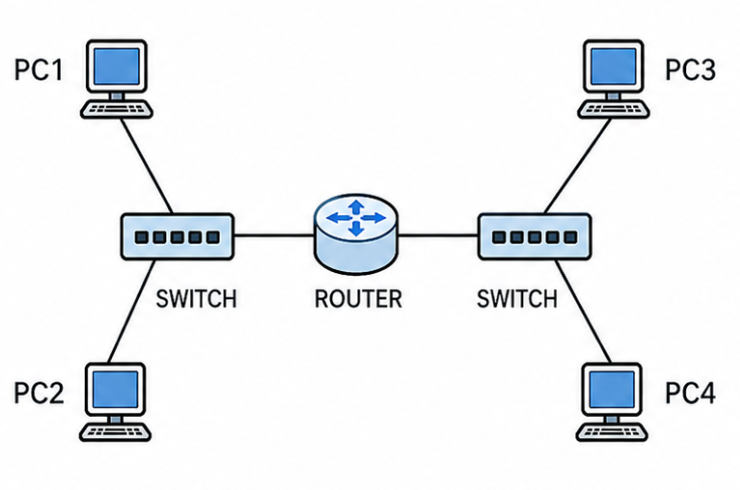

Scenario C: due LAN collegate da un router

Il router collega due reti locali distinte.

Scenario D - Switch con VLAN

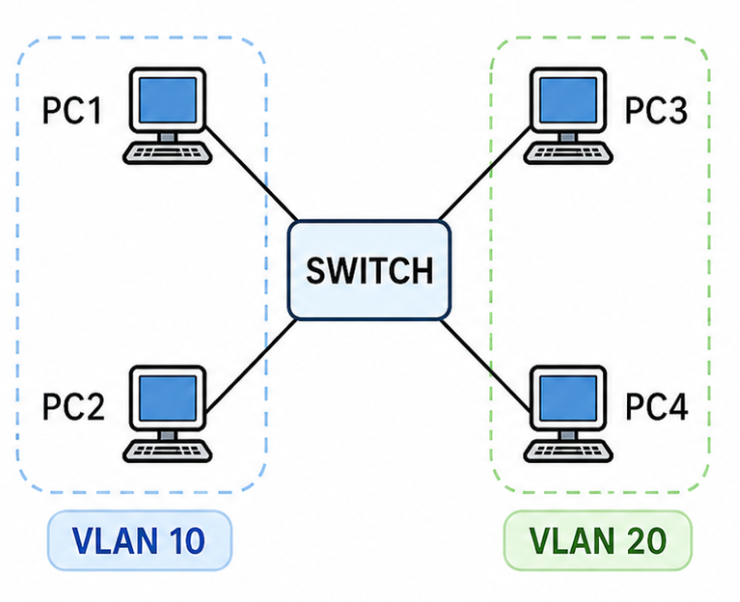

Scenario D: uno switch con due VLAN

Lo stesso switch separa logicamente due gruppi di porte.

Prova prima a rispondere senza guardare la tabella. Poi confronta il risultato.

Scenario Domini di collisione Domini di broadcast Perché
4 PC collegati a un hub 1 1 l'hub ripete il segnale su tutte le porte
4 PC collegati a uno switch, senza VLAN 4 1 ogni porta dello switch isola il collegamento, ma il broadcast resta nella LAN
2 LAN collegate da un router dipende dagli apparati nelle LAN 2 il router non inoltra i broadcast di livello 2 tra reti diverse
Uno switch con due VLAN uno per collegamento attivo 2 ogni VLAN è un dominio di broadcast separato
