Configurazione Access Point – Rete Wi-Fi Ospiti

Scenario di rete

La rete ospiti è realizzata con un Access Point collegato a uno switch che a sua volta connette due PC della rete tecnica cablata. Due laptop si collegano via Wi-Fi all’Access Point, ricevendo indirizzi IP nella stessa sottorete degli host cablati.

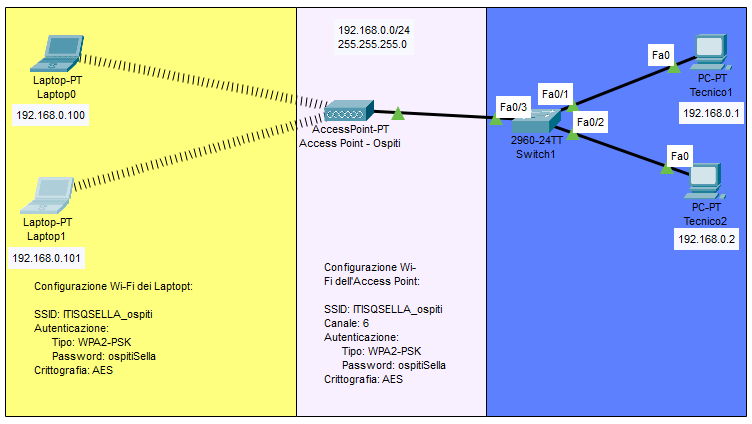

Topologia rete Wi-Fi ospiti con Access Point, laptop e PC tecnici — Topologia Wi-Fi ospiti: laptop collegati in wireless all’Access Point, PC Tecnico1 e Tecnico2 in cablato.

Dispositivo	Interfaccia	Indirizzo IP	Note
Laptop0	Wireless0	192.168.0.100	Client Wi-Fi ospiti
Laptop1	Wireless0	192.168.0.101	Client Wi-Fi ospiti
PC Tecnico1	Fa0	192.168.0.1	Host LAN cablata
PC Tecnico2	Fa0	192.168.0.2	Host LAN cablata
Access Point	Port 0	192.168.0.x	Collegato allo switch

La sottorete utilizzata è 192.168.0.0/24 con maschera 255.255.255.0.

Configurazione dell’Access Point

L’Access Point viene configurato con un SSID dedicato alla rete ospiti e cifratura WPA2-PSK con chiave precondivisa. In Packet Tracer la configurazione avviene dalla scheda Config.

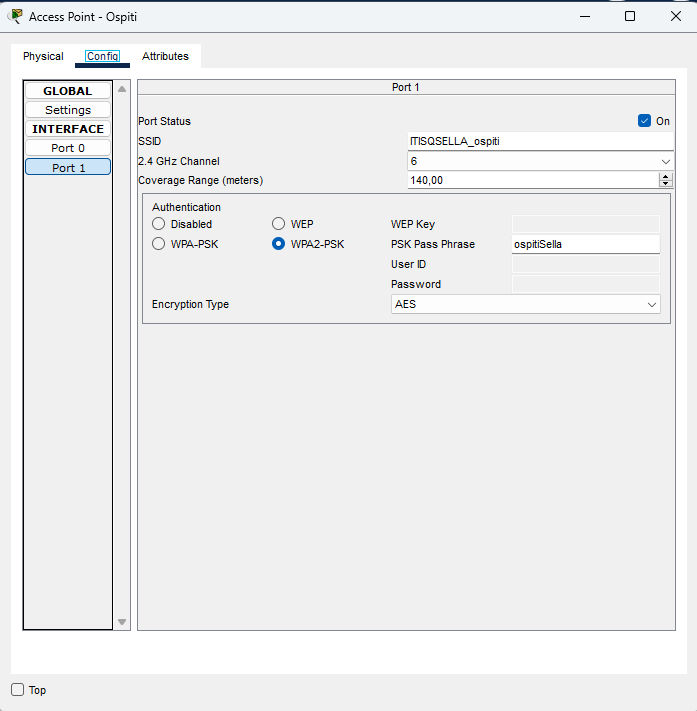

Configurazione SSID e sicurezza sull’Access Point in Packet Tracer — Port 1 dell’Access Point configurata come SSID **ITISQSELLA_ospiti**, WPA2-PSK, chiave **ospitiSella**, crittografia AES.

Parametri Wi-Fi dell’Access Point

SSID: ITISQSELLA_ospiti
Canale: 6
Autenticazione: WPA2-PSK
PSK Pass Phrase: ospitiSella
Tipo di cifratura: AES
Port Status: On

Nella scheda GLOBAL > Settings si può verificare che il DHCP sia disattivato se la rete riceve già indirizzi da un server centrale o da un router. In questo esempio gli indirizzi sono assegnati manualmente ai client.

Connessione dei laptop alla rete Wi-Fi ospiti

Dal pannello Desktop di ciascun laptop, tramite l’applicazione PC Wireless, si sceglie la scheda Connect e si seleziona il SSID trasmesso dall’Access Point.

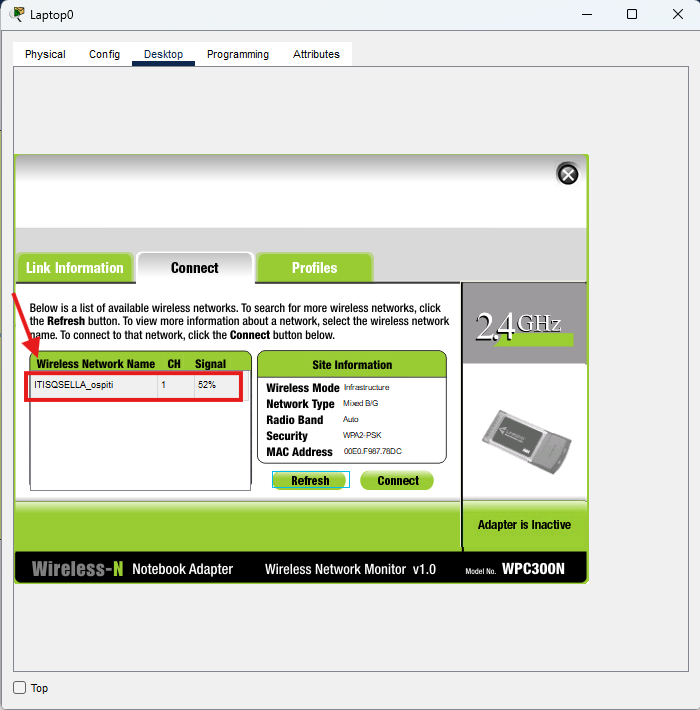

Ricerca e selezione della rete Wi-Fi ITISQSELLA_ospiti

Il laptop rileva la rete ITISQSELLA_ospiti con un livello di segnale adeguato.

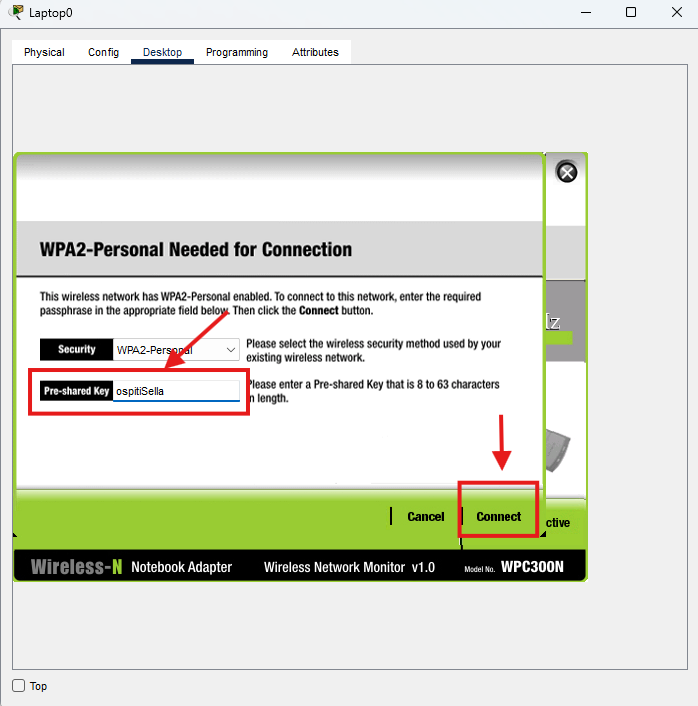

Inserimento della chiave WPA2 per la rete ospiti

Nella finestra WPA2-Personal viene inserita la chiave ospitiSella e confermata con il pulsante Connect.

Dopo la connessione, nella scheda Config del laptop è possibile impostare l’indirizzo IP statico, la maschera e l’eventuale gateway. In questo esempio:

IPv4 Address: 192.168.0.100
Subnet Mask: 255.255.255.0
Default Gateway: 192.168.0.1

Un secondo laptop può essere configurato, ad esempio, con 192.168.0.101 mantenendo gli stessi parametri di maschera e gateway.

Verifica della connettività

Per verificare che la rete Wi-Fi ospiti sia operativa si utilizza il comando ping dal prompt dei laptop verso i PC tecnici collegati via cavo o verso l’indirizzo dell’Access Point.

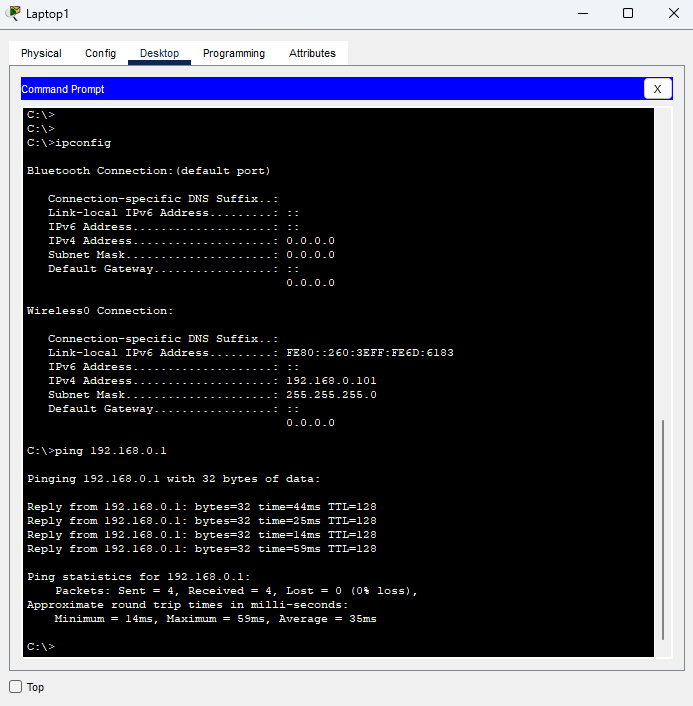

Ping da laptop Wi-Fi verso un PC cablato nella stessa LAN — Esempio di `ipconfig` e `ping 192.168.0.1` dal laptop1: richiesta e risposta corrette da PC Tecnico1.

C:\> ipconfig

Wireless0 Connection:
    IPv4 Address . . . . . . . . . . : 192.168.0.101
    Subnet Mask . . . . . . . . . .  : 255.255.255.0
    Default Gateway . . . . . . . .  : 192.168.0.1

C:\> ping 192.168.0.1
