Subnetting FLSM – Tracce e soluzioni svolte

Cisco Packet Tracer • Tabelle complete • Metodo matematico

Traccia 1–3 con calcoli, tabelle e checklist operativa (gateway = ultimo host utile).
Traccia 1 (PDF) Traccia 2 (PDF) Traccia 3 (PDF) Pagina Teoria Subnetting
Come usare questa pagina
Convenzione usata nelle soluzioni: Gateway = ultimo host utile della subnet. Per i link WAN (Traccia 3) gli IP dei router sono assegnati a due host della subnet dedicata.
Procedura FLSM (in 5 passi)
  1. Trova gli host minimi richiesti (H).
  2. Calcola i bit host: trova h tale che 2h − 2 ≥ H.
  3. Nuovo prefisso: / (32 − h) e nuova mask.
  4. Incremento (block size): 256 − valore dell’ottetto di mask.
  5. Costruisci tabella: Network, Broadcast, Host min/max, Gateway.
Checklist Packet Tracer
  • Router: IP sulle interfacce + no shut → show ip int brief
  • PC: IP + mask + gateway → ping al gateway
  • Test finale: ping incrociati tra LAN diverse
  • Router: show ip route (connected / static, in base alla traccia)
Traccia 1 – Scuola (laboratori + segreteria)

Blocco assegnato: 192.168.50.0/24 – Richiesta: 5 sottoreti uguali con ≥ 25 host

Traccia (immagine)

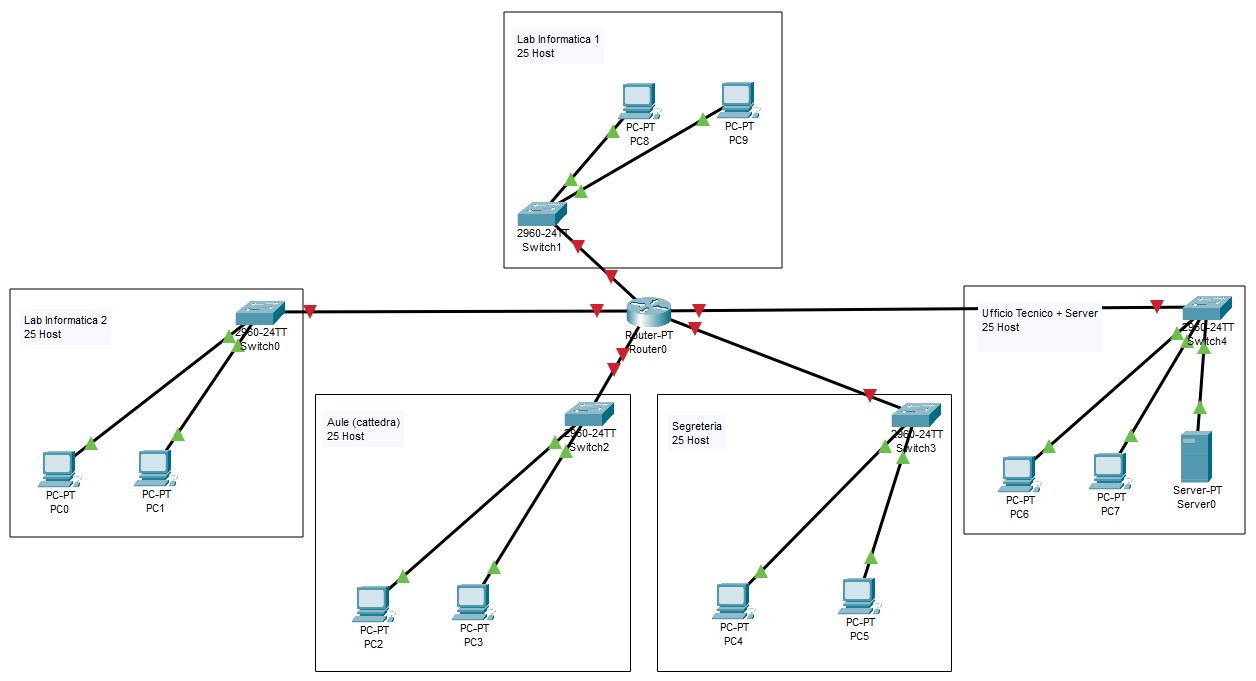

Traccia 1 – Scuola (FLSM)
Figura: topologia e richieste dell’esercizio.
Soluzione guidata (calcolo)
  • Host minimi richiesti: 25 → serve h = 5 bit host (25 − 2 = 30).
  • Nuovo prefisso: 32 − 5 = /27
  • Subnet mask: 255.255.255.224
  • Incremento nell’ultimo ottetto: 32
Con /27 hai 8 sottoreti possibili dentro la /24: ne usiamo solo 5.
Subnet Network Mask Broadcast Host min Host max Gateway
1 192.168.50.0/27 255.255.255.224 192.168.50.31 192.168.50.1 192.168.50.30 192.168.50.30
2 192.168.50.32/27 255.255.255.224 192.168.50.63 192.168.50.33 192.168.50.62 192.168.50.62
3 192.168.50.64/27 255.255.255.224 192.168.50.95 192.168.50.65 192.168.50.94 192.168.50.94
4 192.168.50.96/27 255.255.255.224 192.168.50.127 192.168.50.97 192.168.50.126 192.168.50.126
5 192.168.50.128/27 255.255.255.224 192.168.50.159 192.168.50.129 192.168.50.158 192.168.50.158
Esempio indirizzi (2 PC per LAN)
  • Subnet 1: PC1 192.168.50.1 – PC2 192.168.50.2 – GW 192.168.50.30
  • Subnet 2: PC1 192.168.50.33 – PC2 192.168.50.34 – GW 192.168.50.62
  • Subnet 3: PC1 192.168.50.65 – PC2 192.168.50.66 – GW 192.168.50.94
  • Subnet 4: PC1 192.168.50.97 – PC2 192.168.50.98 – GW 192.168.50.126
  • Subnet 5: PC1 192.168.50.129 – PC2 192.168.50.130 – GW 192.168.50.158
Router (config base – esempio)
Esempio (adatta i nomi interfaccia al tuo router in PT):
conf t
int fa0/0
ip address 192.168.50.30 255.255.255.224
no shut
exit
int fa0/1
ip address 192.168.50.62 255.255.255.224
no shut
exit
(ripeti per le altre LAN)
end – wr
Verifica: ping tra PC di LAN diverse + show ip route (dovresti vedere solo reti connected).
Traccia 2 – Azienda (reparti + guest)

Blocco assegnato: 10.20.0.0/22 – Richiesta: 6 sottoreti uguali con ≥ 50 host

Traccia (immagine)

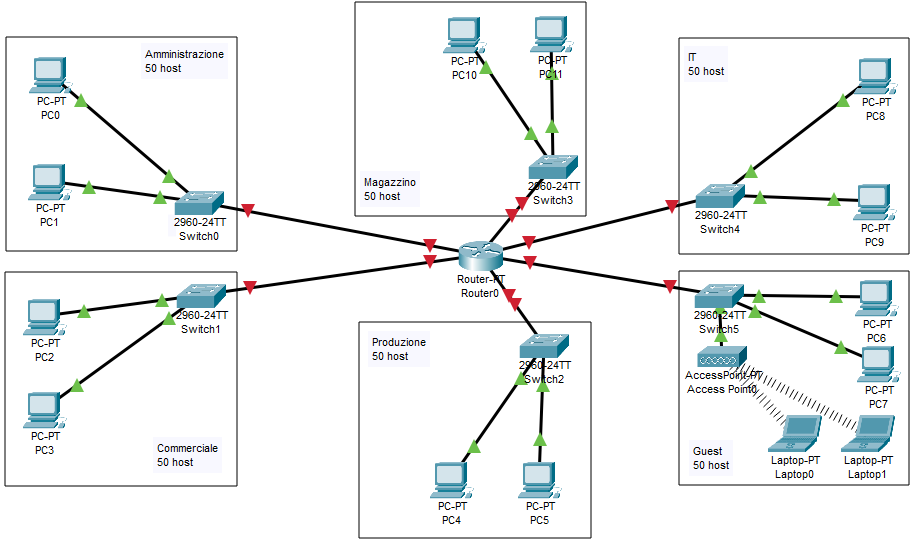

Traccia 2 – Azienda (FLSM)
Figura: topologia e richieste dell’esercizio.
Soluzione guidata (calcolo)
  • Rete di partenza: 10.20.0.0/22 → mask 255.255.252.0 – broadcast 10.20.3.255
  • Host minimi richiesti: 50 → serve h = 6 bit host (26 − 2 = 62).
  • Nuovo prefisso: 32 − 6 = /26
  • Subnet mask: 255.255.255.192
  • Incremento nell’ultimo ottetto: 64
Con /26 dentro una /22 ottieni 16 sottoreti: qui ne usiamo 6.
Subnet Network Mask Broadcast Host min Host max Gateway
1 10.20.0.0/26 255.255.255.192 10.20.0.63 10.20.0.1 10.20.0.62 10.20.0.62
2 10.20.0.64/26 255.255.255.192 10.20.0.127 10.20.0.65 10.20.0.126 10.20.0.126
3 10.20.0.128/26 255.255.255.192 10.20.0.191 10.20.0.129 10.20.0.190 10.20.0.190
4 10.20.0.192/26 255.255.255.192 10.20.0.255 10.20.0.193 10.20.0.254 10.20.0.254
5 10.20.1.0/26 255.255.255.192 10.20.1.63 10.20.1.1 10.20.1.62 10.20.1.62
6 10.20.1.64/26 255.255.255.192 10.20.1.127 10.20.1.65 10.20.1.126 10.20.1.126
Esempio indirizzi (2 PC per LAN)
  • LAN 1: PC 10.20.0.1 – PC 10.20.0.2 – GW 10.20.0.62
  • LAN 2: PC 10.20.0.65 – PC 10.20.0.66 – GW 10.20.0.126
  • LAN 3: PC 10.20.0.129 – PC 10.20.0.130 – GW 10.20.0.190
  • LAN 4: PC 10.20.0.193 – PC 10.20.0.194 – GW 10.20.0.254
  • LAN 5: PC 10.20.1.1 – PC 10.20.1.2 – GW 10.20.1.62
  • LAN 6: PC 10.20.1.65 – PC 10.20.1.66 – GW 10.20.1.126
Test richiesto
Ping tra tutte le reti: controlla che ogni PC raggiunga gli altri. Sul router: show ip route e show ip interface brief.
Traccia 3 – Comune (2 sedi + link WAN)

Blocco assegnato: 172.16.20.0/24 – Richiesta: 5 sottoreti uguali con ≥ 30 host (4 LAN + 1 WAN)

Traccia (immagine)

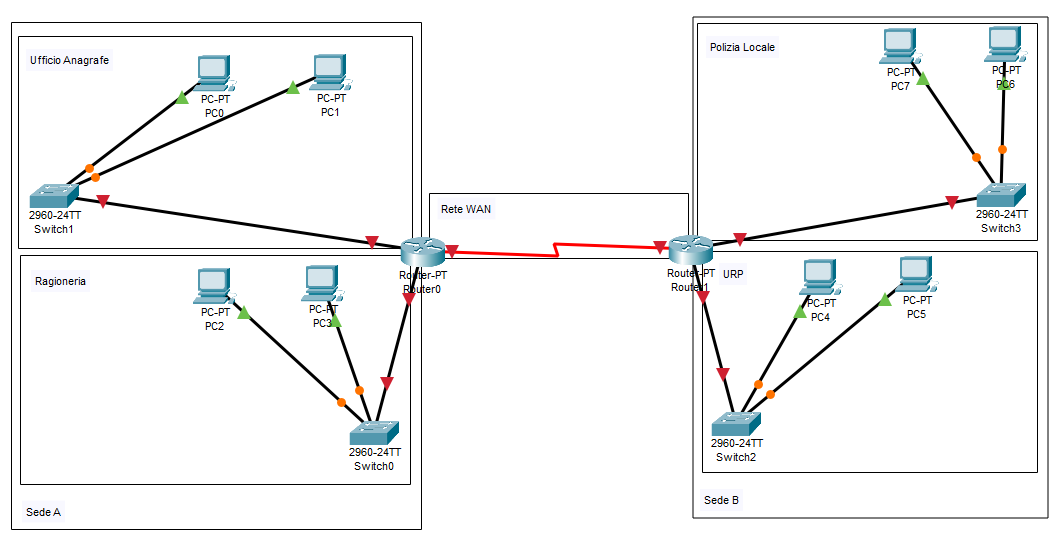

Traccia 3 – Comune (FLSM + WAN)
Figura: 2 sedi collegate da link WAN e richieste.
Soluzione guidata (calcolo)
  • Host minimi richiesti: 30 → serve h = 5 bit host (25 − 2 = 30).
  • Nuovo prefisso: 32 − 5 = /27
  • Subnet mask: 255.255.255.224
  • Incremento nell’ultimo ottetto: 32
Una subnet /27 per la WAN è “grande”, ma è richiesto dall’FLSM (tutte uguali).
Uso Network Mask Broadcast Host min Host max Gateway
Sede A – Anagrafe 172.16.20.0/27 255.255.255.224 172.16.20.31 172.16.20.1 172.16.20.30 172.16.20.30
Sede A – Ragioneria 172.16.20.32/27 255.255.255.224 172.16.20.63 172.16.20.33 172.16.20.62 172.16.20.62
Sede B – Polizia Locale 172.16.20.64/27 255.255.255.224 172.16.20.95 172.16.20.65 172.16.20.94 172.16.20.94
Sede B – URP 172.16.20.96/27 255.255.255.224 172.16.20.127 172.16.20.97 172.16.20.126 172.16.20.126
WAN R1–R2 172.16.20.128/27 255.255.255.224 172.16.20.159 172.16.20.129 172.16.20.158 n/d
Assegnazione IP (esempio coerente)
  • Anagrafe (GW su R1): 172.16.20.30
  • Ragioneria (GW su R1): 172.16.20.62
  • Polizia (GW su R2): 172.16.20.94
  • URP (GW su R2): 172.16.20.126
  • WAN: R1 172.16.20.129 – R2 172.16.20.130
Routing statico (esempio)
Next-hop WAN: R1↔R2 (172.16.20.129 / 172.16.20.130)
Su R1 (Sede A)
ip route 172.16.20.64 255.255.255.224 172.16.20.130
ip route 172.16.20.96 255.255.255.224 172.16.20.130
Su R2 (Sede B)
ip route 172.16.20.0 255.255.255.224 172.16.20.129
ip route 172.16.20.32 255.255.255.224 172.16.20.129
Verifica: ping da Anagrafe a URP (e viceversa) + show ip route su entrambi i router.
Checklist rapida (Packet Tracer)
1) Router
IP sulle interfacce + no shut.
Verifica: show ip int brief
2) PC
IP + mask + gateway (ultimo host).
Verifica: ping al gateway
3) Test finale
Ping incrociati tra LAN diverse.
Router: show ip route
Riepilogo rapido
  • FLSM: tutte le subnet hanno stessa mask e stesso numero di host disponibili.
  • Metodo rapido: scegli h tale che 2h − 2 ≥ host richiesti → prefisso = 32 − h.
  • Incremento (block size) = 256 − valore dell’ottetto della mask dove “tagli” la rete.
  • Configurazione PT: interfacce router + no shut; PC con IP/mask/GW; ping al gateway e ping tra LAN.
  • Troubleshooting: show ip int brief, show ip route, ping incrociati.
